Customized Cable Termination Tower Supplier

Qingdao Anbang Bagong Enerhiyaay may malalim na kadalubhasaan sa buong power steel structure industry chain. Para sa 35kV hanggang 220kV na mga proyekto ng grid, mga bagong proyekto sa pagsasama-sama ng enerhiya, at pagsasaayos ng urban-rural na grid, kami ay nagko-customize at bumuo ng isang buong serye ng pinagsama-samang anggulo na steel at steel tube cable terminal tower. Piliin kami bilang iyong tagagawa, at kumuha ng quote para sa iyong bagong proyekto!

Ano ang Cable Termination Tower?

Ang mga cable termination tower ay mga pangunahing istruktura ng transition na nagkokonekta ng mataas na boltahe na transmission overhead na mga linya sa mga underground cable system.

Nagsisilbing mga pasilidad ng core steel structure sa dulo ng power grid, nagsasagawa sila ng maraming function, kabilang ang single-side conductor tension anchoring, cable terminal mounting, surge arrester deployment, line insulation transition, at electrical safety isolation.

Ang mga ito ay mga kritikal na kagamitan para sa pag-access sa substation, pag-convert ng mga urban overhead network sa mga linya sa ilalim ng lupa, at pagsasama ng mga bagong power plant sa grid.

Isinasama ng mga tower na ito ang pinatibay na disenyo ng structural mechanics, pinagsamang layout ng kaligtasan sa kuryente, at mga sistemang anti-corrosion na lumalaban sa panahon sa baybayin. Tinutugunan nila ang mga tradisyunal na isyu sa terminal tower tulad ng malaking pag-okupa sa lupa, hindi sapat na stress redundancy, limitadong espasyo sa pagpapatakbo at pagpapanatili, at mahinang kakayahang umangkop sa kapaligiran.

Ang aming mga solusyon ay nagbibigay ng mga komprehensibong upgrade sa mechanical load-bearing, electrical insulation, site adaptability, at pangmatagalang tibay, na nag-aalok ng mataas na maaasahang pinagsama-samang mga solusyon para sa mga end link ng power grid.

Mga Kategorya ng Produkto

1. Steel Monopole Cable Termination Tower

Dinisenyo gamit ang isang solong-column steel pipe structure, gamit ang Q355B high-strength steel pipe bilang pangunahing materyal. Ang pangkalahatang disenyo ay simple at sumasakop sa kaunting espasyo, na angkop para sa mga compact na urban na lugar at mga senaryo na may mataas na mga kinakailangan sa landscape.

Maaaring i-customize ang taas ng tore kung kinakailangan (8m-25m), na angkop para sa mga antas ng boltahe ng 35kV-110kV, na nag-aalok ng mga bentahe ng mataas na wind load resistance, maginhawang pag-install, at mahusay na operasyon at pagpapanatili.

Nagtatampok ito ng pinagsamang terminal mounting platform at lightning protection grounding system, na may proteksyon sa kaagnasan gamit ang hot-dip galvanizing at closed coating na teknolohiya.

Maaari itong malawak na ilapat sa mga lunsod na luntiang sinturon, sa loob ng mga bakod ng substation, mga parkeng pang-industriya, at iba pang makitid na mga site, na binabalanse ang pagiging praktikal sa aesthetics, na makabuluhang binabawasan ang kahirapan sa pagpili ng site.

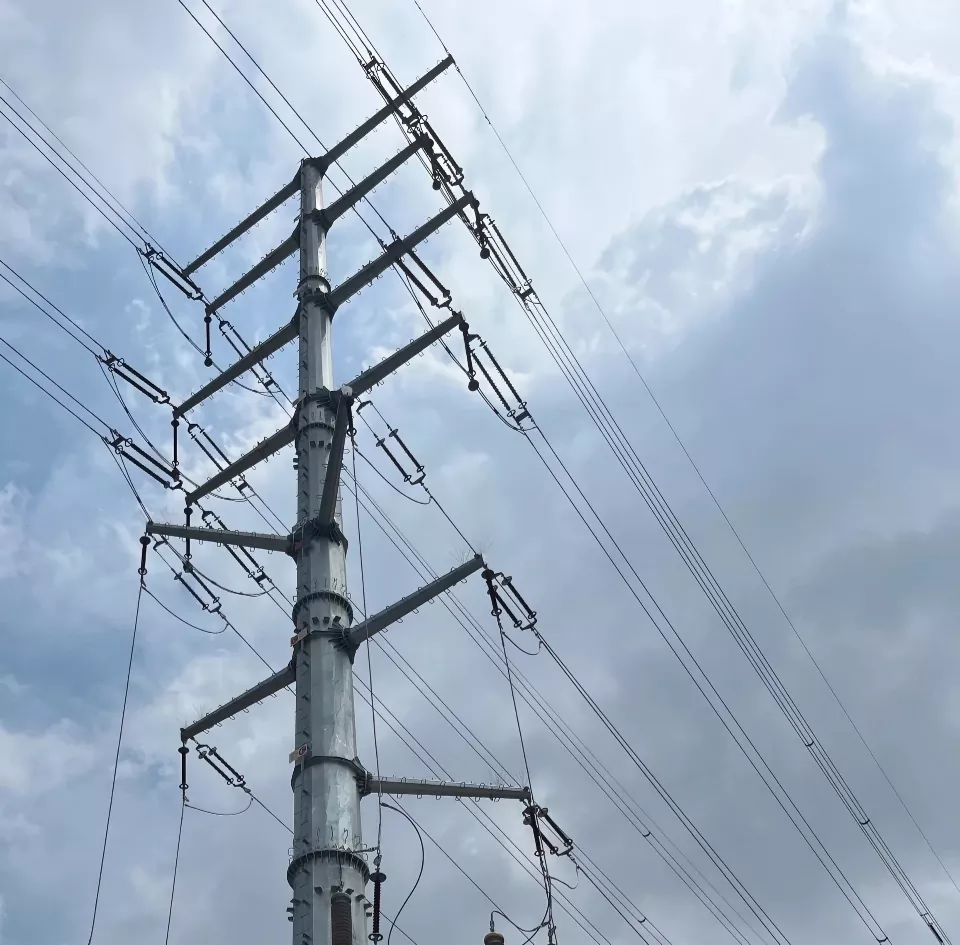

2. Multi-Circuit Cable Riser Pole

Partikular na idinisenyo para sa mga kinakailangan ng multi-circuit cable riser, na sumusuporta sa 2-4 na circuit nang sabay-sabay, na angkop para sa 110kV-220kV na mataas na boltahe na antas. Gumagamit ito ng modular pole structure, pinagsasama ang cable terminal mounting, lead transition, at electrical safety isolation functions.

Ang poste ay na-optimize para sa pamamahagi ng stress at kayang tiisin ang hindi balanseng tensyon ng maramihang mga circuit, na may maraming nakareserbang terminal mounting point at maintenance platform.

Multi-Circuit Cable Riser Poleay angkop para sa multi-circuit grid integration sa mga bagong energy power station at urban distribution network expansion, inaalis ang pangangailangang magtayo ng maramihang single-circuit facility, epektibong i-streamline ang paggamit ng lupa ng proyekto at mga gastos sa konstruksiyon, pagkamit ng sentralisadong pamamahala at mahusay na pagpapanatili ng mga multi-circuit na linya.

3. Gantry Type Cable Termination Tower

Gumagamit ng double-column gantry structure na may nako-customize na span (10m-30m), na angkop para sa 110kV-220kV na antas ng boltahe, na nag-aalok ng malakas na load-bearing capacity at sapat na electrical safety distance. Pangunahing ginagamit para sa malalaking kapasidad na cable terminal mounting at mga transition node sa pagitan ng malalayong overhead na linya at underground na mga cable.

Ang gantry crossbeam ay may maraming nakareserbang mga mounting point, na kayang suportahan ang maraming set ng mga cable terminal at arresters nang sabay-sabay, na angkop para sa mga substation outlet at cross-region line terminal connections para sa malalaking proyekto.

Nagtatampok ito ng namumukod-tanging katatagan ng istruktura, makatiis sa matinding pag-load ng panahon, nakakatugon sa mga pamantayan sa pagtanggap ng malalaking proyekto ng power grid ng State Grid at Southern Grid, at angkop para sa mataas na karga, mataas na maaasahang mga pangangailangan sa paghahatid ng kuryente.

4. 132kV Transition Transmission Tower

Pasadyang idinisenyo para sa 132kV na mga antas ng boltahe, na tumutuon sa paglipat sa pagitan ng mga overhead na linya at mga underground na cable, na pinagsasama ang dalawahang paggana ng terminal tower at transmission tower. Pinangangasiwaan nito ang cable terminal mounting, insulation transition, at maaari ding i-anchor ang mga tensioned conductor at i-redirect ang linya.

Gumagamit ang tore ng isang anggulong steel lattice o steel pipe na pinagsamang istraktura, na may sapat na stress redundancy, na sumusunod sa DL/T power industry standards. Espesyal na na-optimize ang anti-corrosion system para sa iba't ibang senaryo sa rehiyon, at maaari itong malawak na ilapat sa 132kV na bagong energy grid integration, urban at rural grid renovation, at industrial park dedicated line transition, tinitiyak ang maayos na transition at ligtas na transmission, pagbabalanse ng universality at specialized adaptation.

Mga pangunahing lakas

1. Espesyal na istraktura

Kaiba sa two-way balanced force na disenyo ng mga conventional transmission tower, ang Anbang cable terminal tower ay eksklusibong pinalalakas para sa unidirectional super-large unbalanced tension.

Ang mga pangunahing materyales, tower legs, at flange node ng tower body ay lahat ay naka-encrypt at pinalapot at na-optimize, at ang anti-overturning at anti-twisting na pagganap ay higit na lumalampas sa pangkalahatang mga pamantayan ng tower na lumalaban sa tensyon.

Ang pangunahing kapasidad ng tindig ay nakalaan para sa redundancy at umaangkop sa mga detalye ng industriya ng kuryente ng DL/T, na maaaring labanan ang matinding hangin, icing, at seismic load, maiwasan ang mga nakatagong panganib ng pagkakadiskonekta ng terminal line at pag-offset ng tower mula sa ugat ng istraktura, at tiyakin ang pangmatagalang matatag na operasyon ng end link ng power grid.

2. Pinagsamang disenyo ng platform

Nagtatampok ang aming Cable Termination Tower ng built-in, standardized na platform para sa pag-mount ng cable terminations, surge arrester, at lead-in transition bracket. Isinasama ng disenyong ito ang mga tradisyonal na standalone na istruktura ng pagwawakas, mga mounting bracket, at mga grounding system sa isang solong, pinag-isang istraktura ng tore.

Ang disenyong ito ay nag-aalis ng pangangailangan para sa pagtatayo ng karagdagang mga istruktura ng suporta sa civil engineering, sa gayon ay binabawasan ang kinakailangang bakas ng lupa pati na rin ang pagliit ng mga pamamaraan sa pagtatayo at pagkonsumo ng materyal.

Higit pa rito, ang pinagsama-samang disenyo ng platform na ito ay nagsasama ng mga nakalaang daanan ng pag-access para sa mga operasyon at pagpapanatili, kasama ang mga pasilidad sa proteksyon sa kaligtasan. Pinapadali nito ang maginhawang pag-install ng kagamitan, nakagawiang inspeksyon, at pag-aayos ng emerhensiya, na sa huli ay nagpapababa ng parehong kabuuang gastos sa kapital ng proyekto at pangmatagalang gastos sa pagpapatakbo at pagpapanatili.

3. Weather resistance at anti-corrosion system

Ang pangunahing istraktura ng tore ay itinayo mula sa Q355B high-strength, low-alloy steel, na gumagamit ng dual-layer protection process na pinagsasama ang hot-dip galvanizing na may selyadong anti-corrosion coating.

Ang kapal ng coating at anti-corrosion formulation ay espesyal na na-optimize ng Anbang upang makayanan ang malupit na kondisyon sa kapaligiran ng mga rehiyon sa baybayin—na nailalarawan ng mataas na spray ng asin, mataas na kahalumigmigan, at malakas na hangin sa dagat—na nagbibigay ng matatag na resistensya laban sa kaagnasan ng asin, oksihenasyon, at pagtanda ng acid-base.

Ang lahat ng structural bolts at flanges ay sumasailalim sa mga katulad na anti-corrosion sealing treatment, na tinitiyak ang isang dinisenyong buhay ng serbisyo na higit sa 30 taon.

Ang pakikipagsosyo sa Anbang ay nakakatulong na mabawasan ang dalas ng pagre-recoat sa hinaharap at pagpapalit ng bahagi para sa iyong proyekto, habang tinitiyak ang ganap na kakayahang umangkop sa isang malawak na hanay ng mga lubhang nakakasira na kapaligiran—kabilang ang mga bulubunduking rehiyon sa lupain, coastal tidal flat, at mga industrial park.

4. Makitid na base, magaan na pagpapasadya

Sa pagtugon sa mga hamon ng makitid na koridor, kakaunting mapagkukunan ng lupa, at siksik na nakapaligid na arkitektura sa loob ng urban power grids, ipinakilala namin ang isang serye ng makitid na base, compact na terminal tower.

Nagtatampok ang serye ng produktong ito ng mga naka-optimize na sukat ng base ng tore at mga disenyong istrukturang lumalaban sa hangin, na nagreresulta sa isang mas maliit na footprint at isang pinababang windward cross-section.

Bagama't ganap na natutugunan ang lahat ng kinakailangan sa structural load at electrical safety clearance standards, ang seryeng ito ng mga terminal tower ay nag-aalok ng flexible adaptability sa iba't ibang urban land environment—kabilang ang mga green belt, substation perimeter walls, at ang peripheral area ng mga bagong pasilidad ng enerhiya. Nagbibigay sila ng praktikal na solusyon sa mga paghihirap na kadalasang nararanasan sa paglalagay ng mga terminal tower sa panahon ng mga proyektong modernisasyon ng urban power grid.

5. Flexible na pag-customize sa lahat ng antas ng boltahe

Ang aming portfolio ng produkto ay sumasaklaw sa lahat ng pangunahing high-voltage na klase—kabilang ang 35kV, 110kV, at 220kV—at sinusuportahan ang pag-customize ng iba't ibang structural na disenyo, tulad ng mga angle steel lattice tower, single-column tubular steel tower, at multi-circuit composite tower.

Ang taas ng tore, cross-arm configuration, insulator attachment parameters, grounding system, at lightning protection setup ay maaaring iayon lahat sa mga partikular na kinakailangan.

May kakayahang matugunan ang mga pangangailangan ng magkakaibang mga proyekto sa engineering—mula sa thermal power grid integration at renewable energy transmission (wind at solar) hanggang sa urban at rural distribution network expansion at inter-regional line terminal connections—nagbibigay kami ng komprehensibo, one-stop na customized na mga solusyon sa paghahatid.
