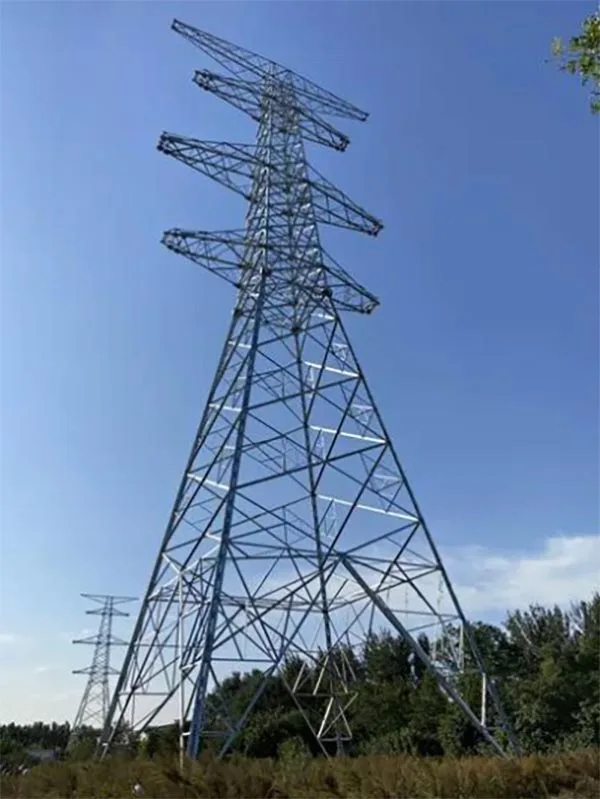

Galvanized Angle Steel Transposition Tower

Ang Qingdao Anbang New Energy's Galvanized Angle Steel Transposition Tower ay pumipili ng mataas na lakas na pambansang pamantayan galvanized angle steel bilang core load-bearing component. Ang pangkalahatang istraktura ay na-optimize sa pamamagitan ng propesyonal mekanikal na kalkulasyon at disenyo, pangunahin para sa 110kV hanggang 500kV na mataas na boltahe at ultra-mataas na boltahe na AC transmission linya scenario, partikular na ginagamit upang makamit ang maayos na phase shifting ng three-phase conductors.

Ito ay epektibong tumutugon mga isyu na dulot ng asymmetric conductor arrangement sa long-distance transmission, gaya ng hindi balanseng capacitive kasalukuyang, labis na pagkawala ng linya, pagbabagu-bago ng boltahe, at mga anomalya sa proteksyon ng relay, kaya pinapabuti ang grid ng kuryente kahusayan sa paghahatid mula sa pinagmulan at tinitiyak ang pangmatagalang ligtas, matatag, at maaasahang operasyon ng sistema ng paghahatid.

Gumagamit ang produkto ng mature na hot-dip galvanizing anti-corrosion na proseso sa kabuuan, na may pare-pareho at siksik na zinc layer na mahigpit na nakadikit, lubos na nagpapahusay ng kaagnasan at lumalaban sa pagtanda, at umaangkop sa malupit at kumplikado kapaligiran gaya ng baybayin na mataas ang asin na fog, industriyal na polusyon na mga lugar, at malamig na snowy na klima.

Paggamit ng Qingdao Anbang New Ang modernong production base ng Energy, standardized at factory-precision manufacturing ay nakakamit, na may mahigpit na kalidad mga proseso ng kontrol na inilapat mula sa pagputol ng hilaw na materyal, pagsuntok, at hinang hanggang sa galvanizing at trial assembly, epektibong tinitiyak ang katumpakan at pagkakapare-pareho ng bahagi.

Ang galvanized angle steel phase-shifting tower na ito ay maaaring ganap na umangkop sa iba't ibang antas ng boltahe, mga kondisyon ng lupain, at mga kinakailangan sa disenyo ng linya, at habang nag-aalok ng mahusay na lakas ng istruktura at paglaban ng hangin at lindol, ito din Isinasaalang-alang ang kaginhawahan sa pagpupulong sa lugar at kadalian sa pagpapanatili sa hinaharap, na ginagawa itong ligtas, mahusay, at epektibo sa gastos ginustong solusyon para sa iba't ibang transmission line phase-shifting renovation at bagong construction projects.

Mga Pangunahing Kalamangan

Paglaban sa Kaagnasan, Mahabang Buhay ng Serbisyo

Gumagamit ng hot-dip galvanizing na may zinc layer kapal ≥85μm, na bumubuo ng isang siksik na proteksiyon na layer na nagbibigay ng parehong pisikal na hadlang at electrochemical proteksyon.

Ang buhay na walang maintenance sa labas ay lumampas sa 30 taon, na angkop para sa malupit na kapaligiran tulad ng baybayin at mga lugar na pang-industriya.

Matatag na Istraktura

Ginawa ng high-strength Q235/Q345 galvanized angle steel bilang ang batayang materyal, na may disenyong sala-sala.

Ang resistensya ng hangin ≥30 m/s, paglaban ng saklaw ng yelo ≥8 mm, intensity ng seismic 8, nakakatugon sa mga kinakailangan sa pagkarga sa mga kumplikadong terrain at matinding klima.

Maginhawang Pagpapanatili

Gumagamit ang Galvanized Angle Steel Transposition Towers isang modular phase-separation na disenyo, na nagpapagana ng tumpak na three-phase conductor switching nang walang mga jumper wire.

Ang istraktura ay simple, makabuluhang pagpapabuti ng konstruksiyon at pagpapanatili ng kahusayan.

Factory Manufacturing at Quality Control

Pagmamay-ari ng Qingdao Anbang New Energy ang pabrika nito, nang ganap standardized na produksyon. Mula sa inspeksyon ng hilaw na materyal hanggang sa natapos na galvanizing at pagpupulong, ang proseso ay mahigpit sumusunod sa mga pambansang pamantayan, na tinitiyak ang pare-parehong pagganap ng bawat galvanized angle steel phase-switching tower.

Flexible na Pag-customize

Uri ng tore, taas, at paraan ng paglipat ng phase ay maaaring na-customize ayon sa antas ng boltahe ng linya, distansya ng span, at mga kondisyon ng lupain, na angkop para sa iba't ibang kapangyarihan transmission line phase-switching projects.

Prinsipyo sa Paggawa ng Produkto

Ang galvanized angle steel phase-shifting tower ay isang espesyal na tore na ginagamit sa mga linya ng paghahatid ng kuryente upang makamit yugto pagpapalitan ng tatlong-phase na konduktor.

Sa malayuang mga linya ng pagpapadala ng AC, maaaring magdulot ang mga three-phase conductor hindi balanseng capacitive currents dahil sa asymmetric arrangement, na humahantong sa pagtaas ng grid loss, false operation ng relay proteksyon, at iba pang mga isyu.

Ang tore ay nag-aayos ng mga punto ng suspensyon ng konduktor sa iba't ibang taas at posisyon sa katawan ng tower, na nagbibigay-daan sa mga konduktor ng A, B, at C phase na maayos na magpalitan ng mga posisyon bilang dumaan sila sa tore.

Nakakamit nito ang periodic phase shifting, binabalanse ang three-phase capacitive currents, binabawasan ang pagkalugi ng linya, at pinapabuti ang kahusayan ng paghahatid at katatagan ng pagpapatakbo ng grid ng kuryente.

Ang core nito umaasa sa mataas na lakas at katatagan ng galvanized angle steel upang matiyak na ang pag-igting ng konduktor at spacing ay nakakatugon kaligtasan mga pamantayan sa panahon ng proseso ng paglipat ng bahagi.

Mga Detalye ng Produkto

Pagproseso ng Bahagi

Ang lahat ng mga anggulong bakal na bahagi ng Galvanized Angle Steel Transposition Tower ay tiyak na pinutol, sinuntok, at baluktot, na may mga dimensional na tolerance alinsunod sa GB/T 9787 upang matiyak ang pagpupulong katumpakan.

Proteksyon sa kaagnasan

Pagkatapos matanggal ang kalawang, ang mga bahagi ay ilulubog sa tinunaw na zinc sa 450-460°C, bumubuo ng zinc-iron alloy na layer na may pare-parehong saklaw na walang napalampas na plating o zinc bulge. Mga patay na sulok tulad ng ang mga butas ng bolt at welds ay ganap na protektado.

Istruktura ng Tore

Ang tore ay gumagamit ng isang sala-sala na istraktura ng salo, na may isang makatwirang layout ng pangunahing mga miyembro, diagonal, at crossarm, malinaw na tinukoy na mga daanan ng stress, at tumpak na paglalagay ng phase-shifting suspension puntos upang matiyak ang ligtas na espasyo ng mga konduktor sa panahon ng paglilipat ng bahagi.

Configuration ng Accessory

Nilagyan ng hot-dip galvanized bolts, washers, foot nails, ladders, at iba pang mga accessories na may resistensya sa kaagnasan na pare-pareho sa tore, na pumipigil sa electrochemical corrosion.

Pagsusuri ng Pabrika

Ang bawat galvanized angle steel phase-shifting tower ay sumasailalim sa dimensional inspeksyon, mekanikal pagsubok, galvanizing kapal pagsukat, at pagsubok assembly verification, at maaari lamang umalis sa pabrika pagkatapos pagpasa sa mga pagsubok na ito.
