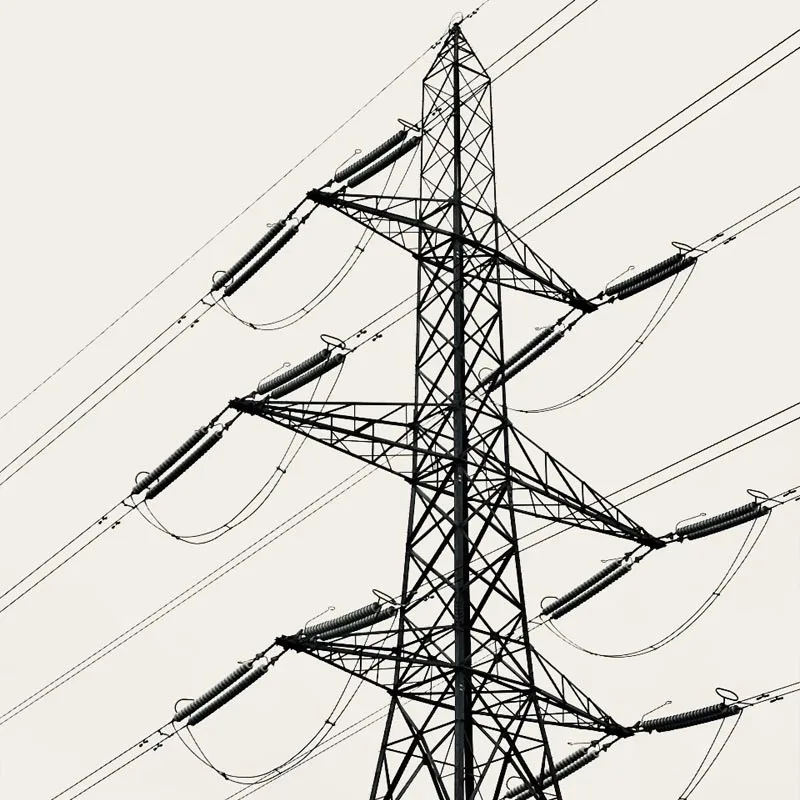

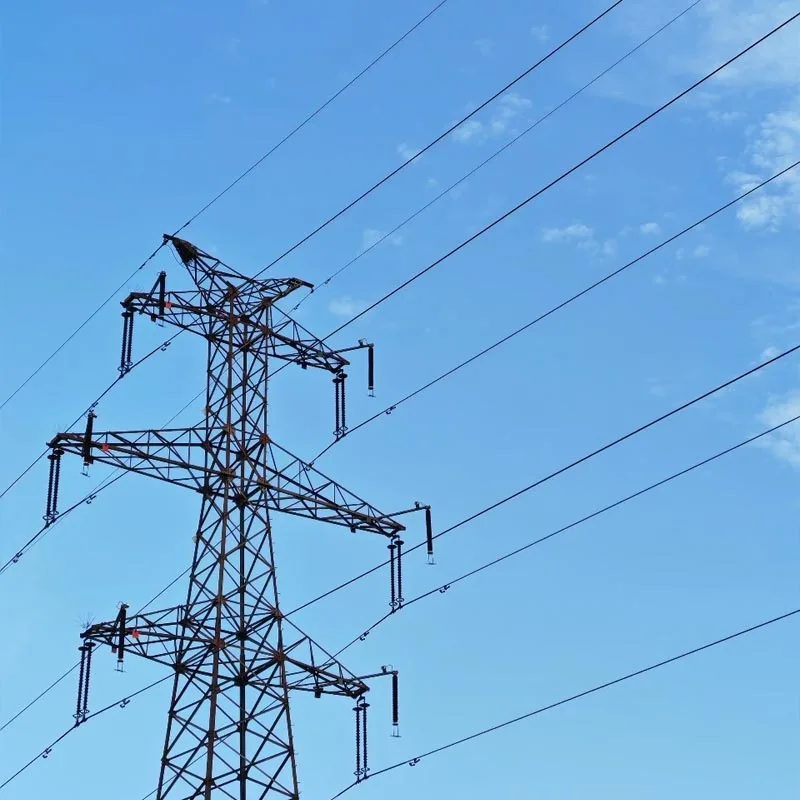

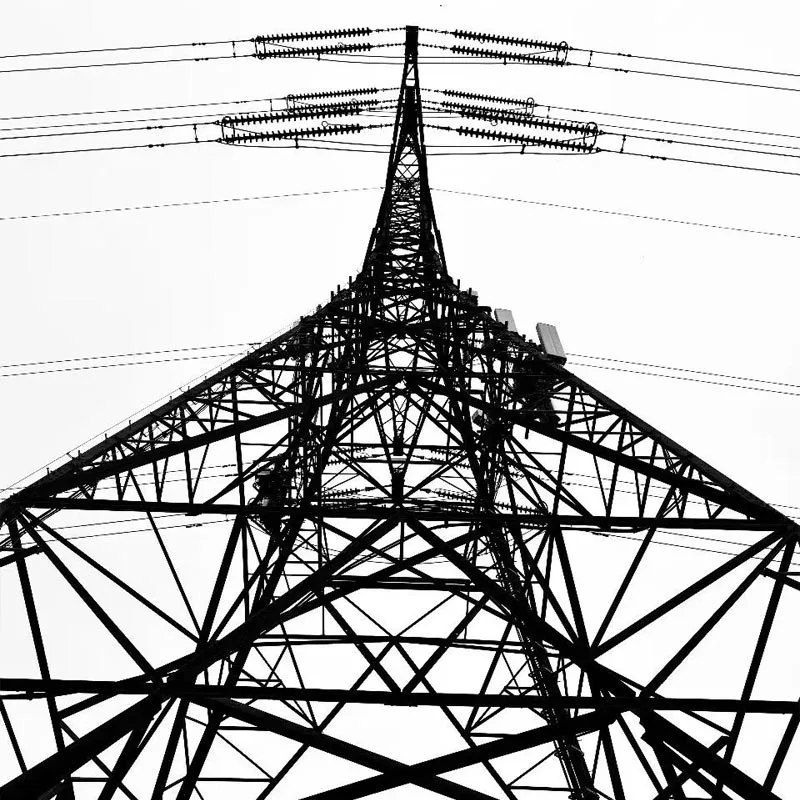

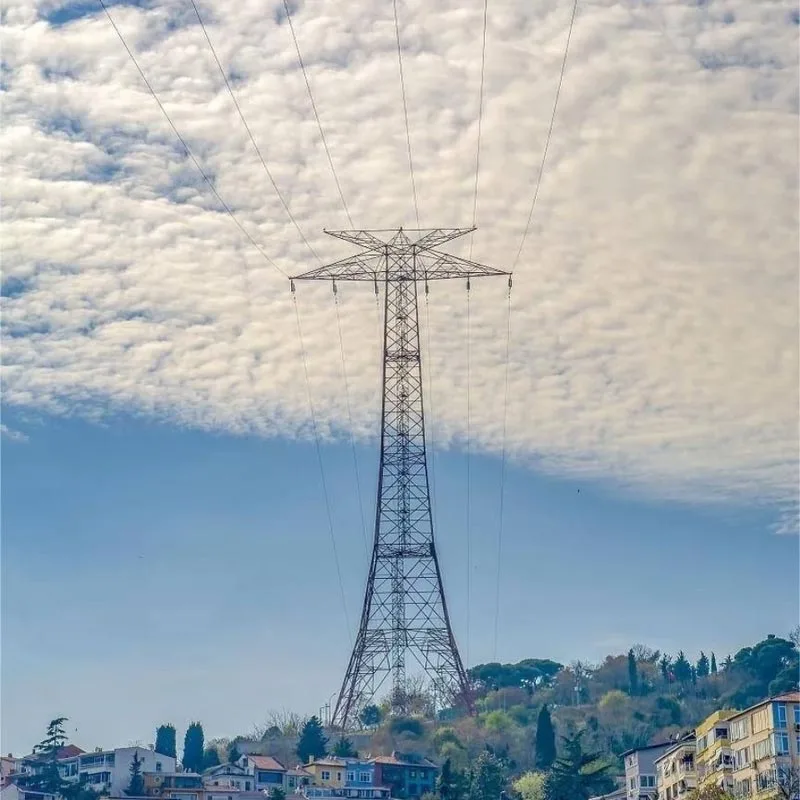

High Voltage Steel Pipe Tower

Ang Qingdao Anbang New Energy High-Voltage Steel Tubular Tower ay isang pangunahing transmission support equipment na pinagsama-sama "design-manufacturing-installation-service". Partikular na ininhinyero para sa 10kV-1000kV na mataas na boltahe, ultra-high-boltahe (UHV), at mga extra-high-voltage power transmission lines, sumasaklaw ito sa maraming uri ng istruktura kabilang ang uri ng sala-sala, single-column tapered type, at narrow-base na pinagsamang uri.

Bilang isang "Nangungunang 10 Steel Pipe Pole Enterprise ng 2022", ang kumpanya umaasa sa 20 pangunahing patent, taunang kapasidad ng produksyon na 50,000 tonelada, at mga sertipikasyon sa pambansa/industriya mga pamantayan tulad ng GB/T 2694 at GB 50205.

Ang produkto ay gumagamit ng Q355B/Q420/Q460 grade high-strength steel, na nagtatampok ng hot-dip galvanizing anti-corrosion, patented welding technology, at reinforced structural design.

Maaari itong gumana matatag sa mga kumplikadong senaryo tulad ng mga lugar na madaling kapitan ng bagyo, mga rehiyon ng heavy icing, at mga urban restricted corridors, na nagbibigay ng ligtas at maaasahang mga solusyon sa paghahatid ng kuryente para sa kapangyarihan, komunikasyon, industriyal at iba pang larangan, at mayroon matagumpay na nagsilbi sa daan-daang mga customer sa buong mundo. Parehong nakatanggap ng mataas na papuri mula sa mga kliyente.

Mga Pangunahing Kalamangan

Patented Empowerment para sa Stable Structure

Eksklusibong pagmamay-ari ng mga pangunahing patent kabilang ang "Reinforced Structure for Power Tower Steel Components" at "Espesyal na Welding Fixture para sa Angle Steel Tower Base". Sa pamamagitan ng triangular na matatag na suporta disenyo at walang butas na teknolohiyang pampalakas, ang kapasidad ng tindig ay pinahusay nang hindi nakakasira sa lakas ng katawan.

Ang ang welding fixture ay nababagay sa pagpoposisyon ng iba't ibang mga pagtutukoy ng mga plate na bakal; ang mga weld ay sumasailalim sa hindi nakakasira pagsubok, tinitiyak ang mataas na katigasan ng kasukasuan at kaunting eccentricity. Ang wind vibration at anti-icing na kakayahan nito ay makabuluhang nakahihigit sa tradisyonal na mga produkto.

Mataas na Lakas at Lumalaban sa Kaagnasan para sa Mas Mahabang Buhay ng Serbisyo

Ang mga pangunahing materyales ay mababa ang haluang metal mataas na lakas na bakal. Ang kapal ng hot-dip galvanized coating ay hindi mas mababa sa 85μm, at ang saradong istraktura ng bakal na tubo ay epektibo pinipigilan pag-iipon ng tubig at alikabok, na nakakamit ang buhay ng serbisyong anti-corrosion na mahigit 30 taon.

Mahigpit na kinokontrol na baras baluktot degree (≤2‰ ng haba) at ovality (≤2D/1000) ay tinitiyak ang kakayahang umangkop sa malupit na kapaligiran tulad ng mataas na pag-spray ng asin sa mga lugar sa baybayin at malakas na hangin at buhangin sa hilagang-kanluran ng Tsina, na may 1/3 lamang ng trabaho sa pagpapanatili sa araw-araw tradisyonal mga tore na bakal.

Scenario adaptability with Optimal Floor Space

Maramihang mga pagpipilian sa istruktura na magagamit (makitid-base pinagsamang uri, single-column tapered type). Ang single-tube tower ay nangangailangan lamang ng isang pabilog na pundasyon, na binabawasan ang espasyo sa sahig ng higit pa higit sa 60% kumpara sa mga angle steel tower, perpektong angkop para sa pagbabago ng urban power grid, mga industrial park at iba pang mga senaryo na pinaghihigpitan ng koridor.

Ang streamlined steel pipe cross-section ay may mababang wind resistance coefficient, pagbabawas ng karga ng hangin ng 30% sa mga lugar na madaling kapitan ng bagyo at mga seksyong may mahabang haba (mga tawiran sa ilog/canyon). Para sa mga senaryo ng UHV, ang Ang taas ng tore ay maaaring umabot sa 130m at bigat ng tore na 260 tonelada, na nakakatugon sa mga kinakailangan ng double-circuit power transmisyon.

Full-Chain Service para sa Mahusay na Paghahatid

Nagbibigay ng mga serbisyo ng turnkey ng "pasadyang disenyo-pabrika prefabrication-on-site na pagpupulong". Ginagarantiyahan ng 50,000㎡ production base ang mabilis na mass production.

Pinagtibay ang pino mga scheme ng konstruksiyon tulad ng high-strength nylon rope hoisting, ang cycle ng pag-install ay 20% na mas maikli kaysa sa industriya karaniwan. Ang buong prosesong teknikal na suporta kabilang ang disenyo ng pundasyon at pagbagay sa bahagi ay ibinigay.

Mga Sitwasyon ng Application

Field ng Power Transmission: 110kV-1000kV UHV/extra-high-voltage power transmission lines at mga istruktura ng substation, lalo na angkop para sa cross-regional na mga proyekto sa paghahatid ng enerhiya sa Inner Mongolia, Guangxi at iba pang mga rehiyon.

Mga Sitwasyong Pang-urban at Pang-industriya: Pag-upgrade ng urban power grid, pamamahagi ng kuryente sa industriyal na parke, at 10kV na kapangyarihan mga proyekto ng paghahatid para sa pagsingil at pagpapalit ng mga istasyon. Binabawasan ng makitid na base na disenyo ang mga gastos sa pagkuha ng lupa at umaangkop sa mga siksik na gusali na kumplikadong kapaligiran.

Mga Kumplikadong Klima at Terrain: Mga lugar sa baybayin na madaling kapitan ng bagyo, mga rehiyon ng heavy icing sa timog-kanluran China, malakas ang hangin bilis na mga lugar sa hilagang-kanluran ng Gobi, pati na rin ang mga long-span transmission section tulad ng mga tawiran sa ilog/canyon.

Multi-Industry Adaptation: Suporta sa base station ng komunikasyon, mga tore ng radyo at telebisyon, at espesyal na kapangyarihan mga pasilidad ng paghahatid para sa militar. Nako-customize na mga istraktura ng tower ng iba't ibang mga pagtutukoy ay magagamit sa matugunan ang mga tiyak na pangangailangan.

Mga Parameter ng Pagtutukoy

Mga Madalas Itanong (FAQ)

1. Mas mataas ba ang halaga ng high-voltage steel tubular tower kaysa sa tradisyunal na angle steel tower?

Ang paunang gastos sa pagmamanupaktura ay bahagyang mas mataas, ngunit ang komprehensibong gastos ay mas kapaki-pakinabang! Ang bakal tubular tower ay mas magaan (30% pagbabawas ng timbang sa ilalim ng parehong load), na binabawasan ang mga gastos sa pagtatayo ng pundasyon sa pamamagitan ng 20%-40%.

Sa isang buhay ng serbisyo laban sa kaagnasan na hanggang 30 taon, ang mas huling gastos sa pagpapanatili ay 1/3 lamang ng tradisyonal na anggulong bakal na tore. Bukod dito, ang compact floor space nito ay makabuluhang binabawasan ang mga gastos sa pagkuha ng lupa urban na lugar, na nagreresulta sa mas mataas na cost-effectiveness sa pangmatagalang paggamit.

2. Paano masisiguro ang katatagan at kaligtasan ng tore sa UHV long-span projects?

Ang mga UHV long-span tower ay gumagamit ng mga istrukturang pinatibay na uri ng sala-sala, na may mga pangunahing materyales na gawa sa Q460 na bakal na may mataas na lakas. Ang pamamahagi ng puwersa ay na-optimize sa pamamagitan ng 3D finite element analysis, at ang mga joints ay double-fixed sa pamamagitan ng intersecting line welding at flange connection, na may eccentricity ≤3mm. Bago ang paghahatid, 1:10 scale model wind tunnel test at Isinasagawa ang mga pagsubok sa limitasyon ng pagkarga.

Pagkatapos ng on-site na pag-install, ultrasonic flaw detection at pangkalahatang verticality isinasagawa ang inspeksyon upang matiyak ang pagsunod sa 1000kV UHV power transmission load na kinakailangan. Ang produkto ay may tumatakbo nang matatag sa maraming proyektong cross-river UHV.

3. Paano isasagawa ang pang-araw-araw na pagpapanatili at ano ang ikot ng pagpapanatili?

Ang pagpapanatili ay simple at maginhawa! Inirerekomenda na magsagawa ng mga regular na inspeksyon minsan sa isang taon: suriin ang higpit ng bolts, ang sensitivity ng fall arrest rails (kung nilagyan), at malinaw na mga hadlang sa paligid ng tore.

Dapat isagawa ang anti-corrosion coating touch-up tuwing 5-8 taon ayon sa mga kondisyon sa kapaligiran. Ang pinipigilan ng saradong istraktura ng bakal na tubo ang panloob na kaagnasan, inaalis ang pangangailangan para sa madalas na pag-overhaul at makabuluhang binabawasan ang workload sa pagpapanatili.

4. Sinusuportahan ba ang customized na disenyo at ano ang ikot ng paghahatid?

Available ang full-scenario na pag-customize! Ang istraktura ng tore ay maaaring pasadya ayon sa antas ng boltahe, pagkarga mga kinakailangan, terrain at klima, mga paghihigpit sa espasyo sa sahig at iba pang mga parameter.

Ang ikot ng paghahatid para sa pamantayan ang mga produkto ay 15-30 araw; para sa malalaking UHV tower o customized na produkto, ang cycle ay maaaring pag-usapan batay sa proyekto sukat. Ang taunang kapasidad ng produksyon ng kumpanya na 50,000 tonelada ay nagsisiguro ng mabilis na mass production at paghahatid.
