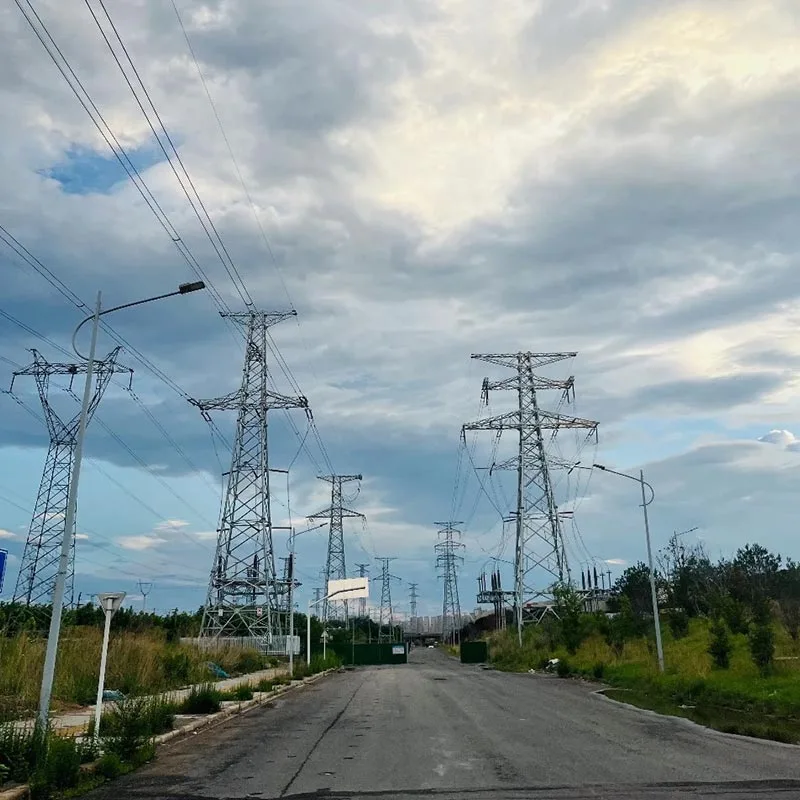

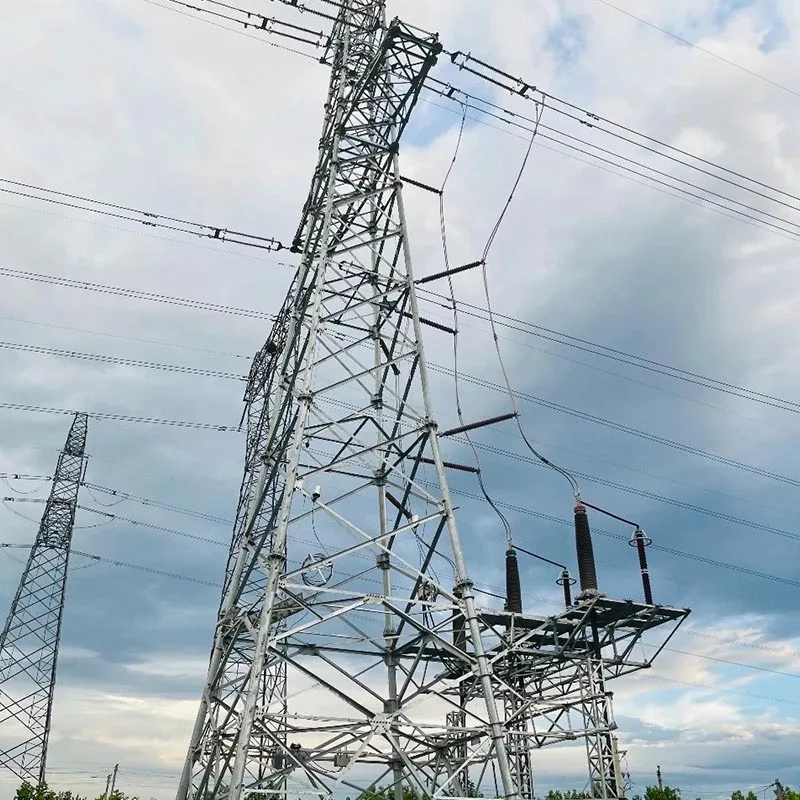

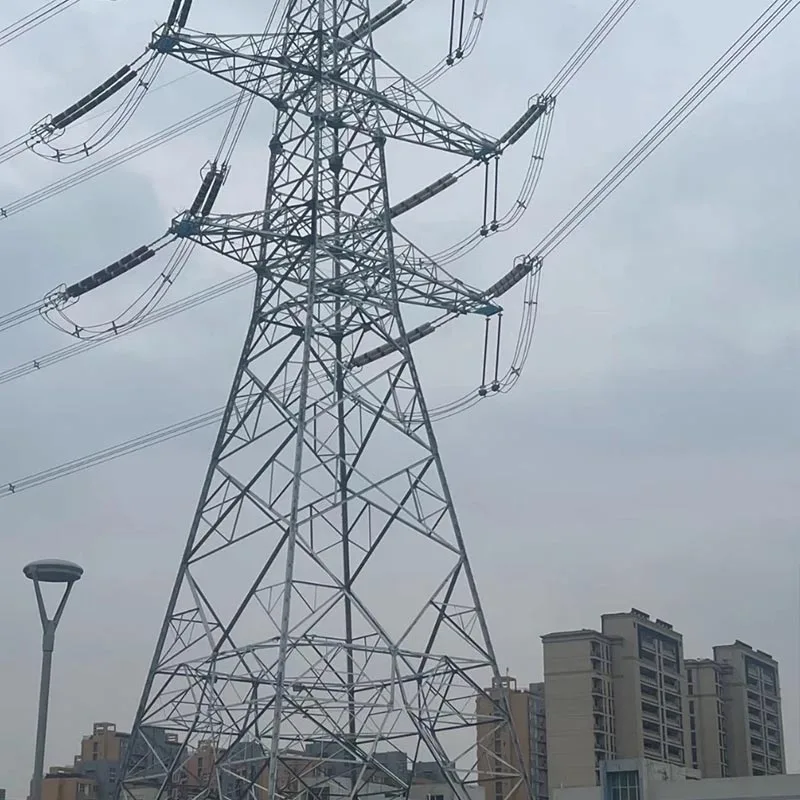

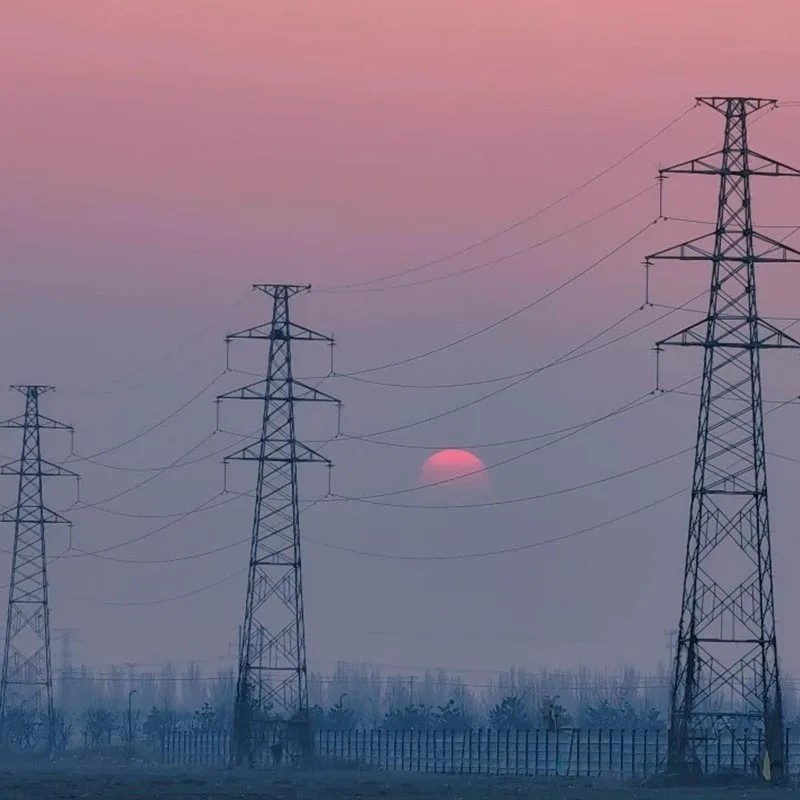

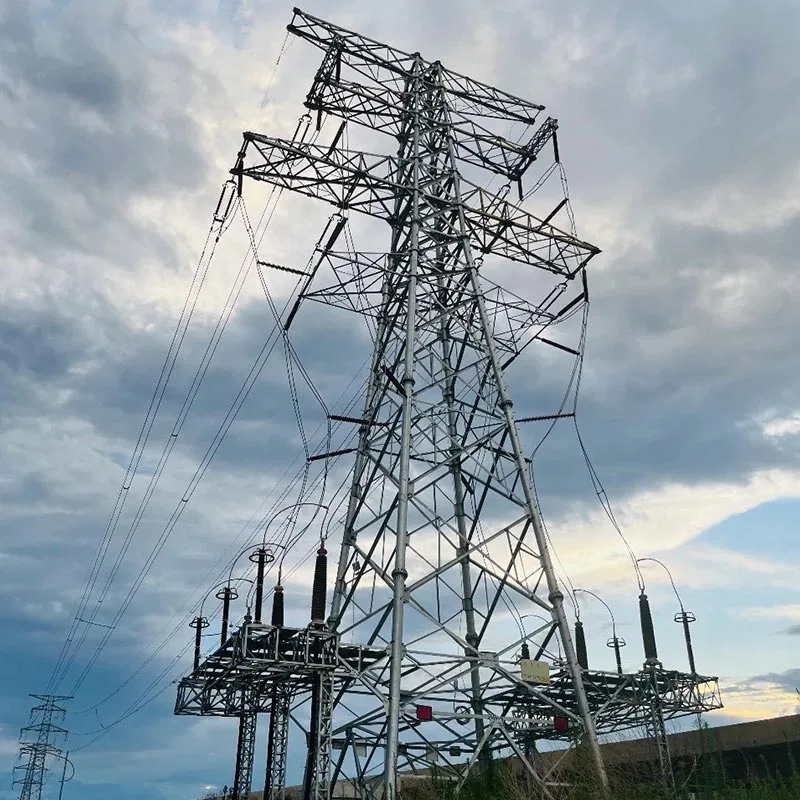

220kV Transmission Line Angle Steel Tower

Ang 220kV Transmission Line Angle Steel Towers ng Qingdao Anbang New Energy ay ginawa gamit ang suporta ng Qingdao Jiaozhou Modern Chemical Plant. Gumagamit sila ng mga high-strength angle steel gaya ng Q355B at Q420, na may lattice bolt istraktura ng koneksyon.

Dinisenyo at ginawa nang mahigpit alinsunod sa pambansa at internasyonal na mga pamantayan, sila pagsamahin ang mataas na lakas, mataas na corrosion resistance, madaling pag-install, at malakas na kakayahang umangkop, na nagbibigay ng matatag na suporta para sa 220 kV high-voltage transmission lines.

Malawakang ginagamit ang mga ito sa mga kapatagan, bulubunduking lugar, rehiyon sa baybayin, at iba't ibang mga lupain, na nag-aambag sa pagtatayo ng mga bagong sistema ng kuryente sa iba't ibang bansa.

Mga Pangunahing Kalamangan

Pinakamataas na lakas ng istruktura, namumukod-tanging paglaban sa sakuna: 220kV Transmission Line Angle Steel Tower na idinisenyo na may triangular/quadrilateral lattice structures, pangunahing kapal ng materyal ≥8mm, seismic resistance up hanggang sa antas VIII, na may kakayahang makayanan ang 12-level na unos, 50mm ice coating, at malakas na pag-ulan. Ito ay gumagana nang matatag sa coastal typhoon areas at bulubunduking wind-prone regions, na may pare-parehong pamamahagi ng load at nangunguna sa industriya anti-overturning na pagganap.

Factory smart manufacturing na may katumpakan, kalidad na kinokontrol sa buong proseso: Qingdao Pagmamay-ari ng Jiaozhou ang production base nito, na may CNC cutting, intelligent na pagsuntok, at ganap na awtomatikong hot-dip galvanizing proseso, nilagyan ng patented reinforcement, welding, at forming device, katumpakan ng bahagi ±1mm, at 100% ng ang mga produkto ay pumasa sa mga pagsubok sa mekanikal at corrosion resistance bago umalis sa pabrika.

Corrosion-resistant at matibay, walang pag-aalala sa buong buhay: Gumagamit ang tore ng hot-dip galvanized double-layer anti-corrosion na proseso, na may kapal ng zinc layer na ≥85μm, lumalaban sa spray ng asin at mga acid at alkalis, na may buhay ng serbisyo na higit sa 30 taon sa mga kapaligirang mahalumigmig sa baybayin, hindi nangangailangan ng madalas na pagpapanatili, pagbabawas ng kabuuang mga gastos sa lifecycle.

Madali at mahusay na pag-install, na angkop para sa mga kumplikadong sitwasyon: modular bolt na koneksyon, hindi na kailangan para sa malalaking kagamitan, mabilis na pagpupulong sa lugar; tower customized na disenyo, madaling ibagay sa iba't ibang terrain at panahon kondisyon, binabawasan ang panahon ng konstruksiyon ng higit sa 30%.

Intelligent na sumusuporta sa mga upgrade, mahusay at tumpak na operasyon at pagpapanatili: Opsyonal na ikiling anggulo, bilis ng hangin, pagsubaybay sa yelo, at mga terminal ng video, na may data na na-access sa real time sa pamamagitan ng power grid dispatch, pagkamit ng round-the-clock status awareness at fault early warning, pagpapabuti ng operation at maintenance efficiency ng higit sa 30%.

Mga Detalye ng Produkto

Pangunahing Materyal: Gumagamit ang tore ng Q355B/Q420 na high-strength na hot-rolled pantay na anggulo ng bakal, lakas ng ani ≥355MPa, ang mga mekanikal na katangian ay nakakatugon sa mga pamantayan.

Structural Form: Ang 220kV Transmission Line Angle Steel Tower ay lattice self-supporting tower, kabilang ang hugis tasa, tuyo ang hugis ng karakter, hugis ulo ng pusa, mga compact na uri, taas na 25–60m, antas ng boltahe na 220kV.

Proseso ng Koneksyon: Grade 8.8 high-strength bolt connection, walang on-site welding, high assembly katumpakan, malakas na katatagan.

Paggamot sa anti-corrosion: Ganap na awtomatikong hot-dip galvanizing, uniporme at siksik na zinc layer, in pagsunod sa GB/T 13912 at iba pang internasyonal na pamantayan.

Pagkakatugma ng Foundation: Nilagyan ng stepped foundations, cast-in-place piles, rock anchor pundasyon, na angkop para sa iba't ibang geological na kondisyon.

Mga Tampok na Patent: May hawak na maraming patent kabilang ang pampalakas ng bahagi ng bakal, base ng tore welding fixtures, at pagwawasto ng pagbuo, pagpapahusay ng katatagan ng istruktura at katumpakan ng pagproseso.

Pagpili ng Application ng Produkto

Kapatagan at Bukas na Lugar: Mas gusto ang hugis tasa o patayong uri ng tore, na may malalaking crossarm span at maayos na pag-aayos ng conductor, na angkop para sa malayuan, mataas na kapasidad na mga linya ng paghahatid.

Bulubundukin at Maburol na Lugar: Pumili ng hugis-kuwago o compact na mga tore, na may maliliit na bakas ng paa, mahusay paglaban ng hangin at yelo, inangkop sa kumplikadong lupain at makitid na mga daanan.

Coastal Typhoon / Salt Spray Areas: Custom reinforced anti-corrosion tower, thickened zinc coating, mataas na lakas na pangunahing materyales, lumalaban sa bagyo at salt spray corrosion, tinitiyak ang kaligtasan ng baybayin mga grid ng kuryente.

Bagong Energy Grid Connection Lines: Angkop para sa mga papalabas na linya mula sa lakas ng hangin at photovoltaic mga base, na sumusuporta sa malalaking cross-section conductors, na nakakatugon sa mga high-power, malayuang transmission na pangangailangan ng bago enerhiya.

Urban Suburban Transmission: Uri ng compact tower, binabawasan ang paggamit ng lupa, pagbabalanse ng kaligtasan sa kuryente at urban landscape adaptation.

Mga Dahilan para Pumili ng Anbang

Lakas ng Lokal na Paggawa: Sariling pabrika sa Jiaozhou, Qingdao, na may rehistradong kapital na 50 milyong yuan, malalim na nakikibahagi sa mga power transmission tower sa loob ng mahigit isang dekada, matatag na kapasidad ng produksyon, napapanahon paghahatid, at mga serbisyo para sa mga proyekto ng pambansang grid.

Proteksyon sa Teknikal na Patent: Maramihang mga pangunahing patent para sa mga transmission tower, mga na-optimize na istruktura at mga proseso, pagganap ng produkto na lumalampas sa mga pamantayan ng industriya, at mas mataas na kaligtasan at pagiging maaasahan.

Garantiya sa Serbisyong Buong Proseso: Mula sa disenyo, produksyon, at transportasyon hanggang sa pag-install gabay at after-sales operation at maintenance, isang one-stop na solusyon na may mabilis na pagtugon at walang pag-aalala after-sales.

National Standard Quality Certification: Mahigpit na pagsunod sa pambansa at internasyonal na grid at mga pamantayan sa industriya, triple check kasama ang pagiging traceability ng hilaw na materyal, inspeksyon sa kalidad ng proseso, at tapos na pagsubok ng produkto, na may isang kwalipikadong ulat na ibinigay para sa bawat tore.

Bagong Energy Strategic Collaboration: Nakatuon sa pagsuporta sa bagong lakas ng enerhiya, mga produktong tugma sa mga bagong sistema ng kuryente, pagtulong sa mga layunin ng "dual carbon" at pag-upgrade ng pambansa at internasyonal na pagtatayo ng grid.
