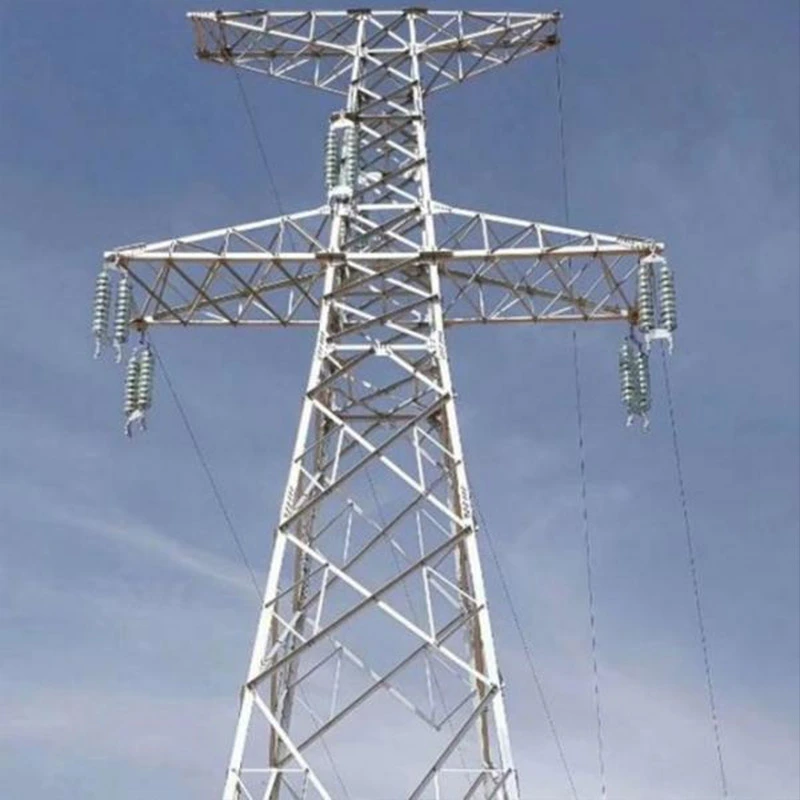

500kV Lattice Steel Tower para sa Power Line

Para sa kapasidad ng produksyon, ang aming pabrika ay naghahatid ng taunang output na hanggang 50,000 tonelada, na sumusuporta sa malalaking batch na mga order at customized drawing development para sa mga pandaigdigang proyektoAng buong proseso ng paggawa ay sumasaklaw sa raw-material inspection, CNC pagputol, precision welding, pagbabarena, pre-assembly, galvanizing at huling dimensyon na muling suriin bago ipadala.

Ang mahigpit na kasiguruhan sa kalidad ay tumatakbo sa bawat pamamaraan: papasok na materyal sampling, intermediate na proseso ng pagsubaybay at ang kumpletong inspeksyon ng tapos na produkto ay ipinatupad. Makapangyarihang data ng pagsubok kabilang ang mechanical load-bearing ang mga ulat at mga talaan ng kapal ng galvanizing ay magagamit, na may mga ulat ng pagsubok sa SGS at TÜV na ibinigay kapag hiniling. Kami humawak ng mga sertipikasyong ISO 9001, CE-EN 1090-1 at EN 10025 upang matugunan ang mga kinakailangan sa merkado sa Europa.

Ang mga napatunayang kaso ng proyekto ay sumasaklaw sa maraming proyekto sa paghahatid ng EHV sa ibang bansa. Ang aming mga tore ay malawak na naka-deploy sa cross-border grid-connection at renewable-energy power-transmission program, na nakakakuha ng positibong feedback mula sa mga operator ng power-grid para sa matatag na pangmatagalang operasyon sa field.

Mga Sitwasyon ng Application ng 500kV Lattice Steel Tower para sa Power Line

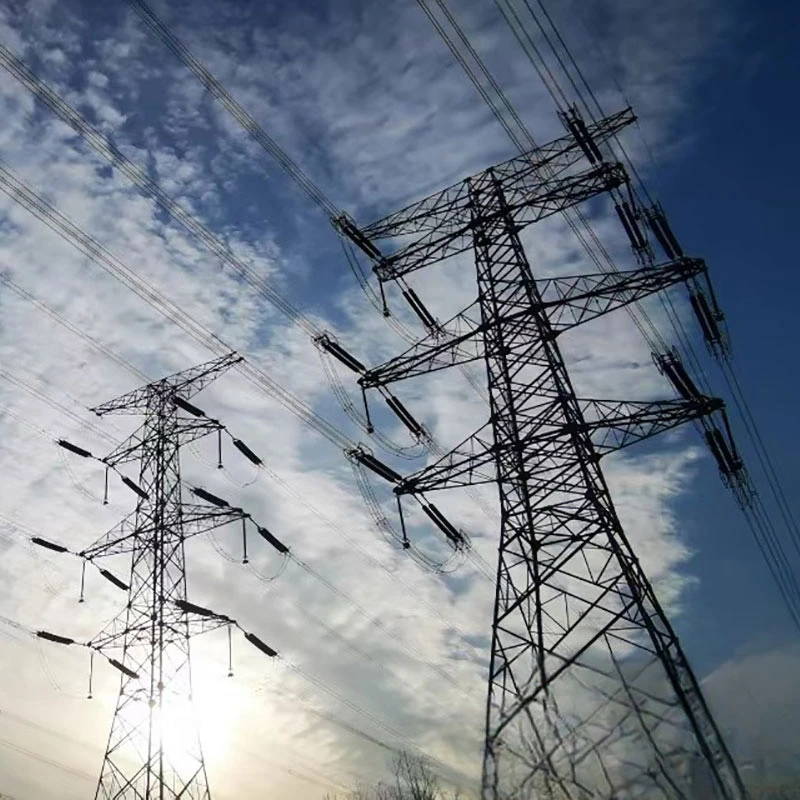

Ang 500kV lattice steel tower ay ang pangunahing imprastraktura ng transmisyon na sobrang mataas na boltahe, na malawakang inilalapat sa malayuan mga sitwasyon sa paghahatid ng bulk power.

Ito ay pinagtibay para sa mga pangunahing trunk power transmission lines na kumukonekta sa malakihang thermal, hydro at wind-solar renewable mga base ng kuryente sa mga rehiyonal na sentral na grid ng kuryente, na naglilipat ng napakalaking kuryente mula sa mga sonang mayaman sa enerhiya patungo sa lunsod at industriyal na lugar na masinsinan sa pagkarga.

Ito ay umaangkop sa iba't ibang kondisyon ng lupain, kabilang ang mga patag na kapatagan, bulubunduking maburol na rehiyon, mga seksyong tumatawid sa ilog at mga baybaying lugar na madaling kapitan ng hangin. Maraming uri ng tower ang sumasaklaw sa tangent, tension, anggulo, terminal at trans-river crossing tower para sa iba't ibang function ng linya.

Naghahain ito ng pambansang inter-regional grid interconnection na mga proyekto, cross-border power transmission program, pati na rin bilang bagong-enerhiya na sumusuporta sa mga papalabas na linya para sa mga wind farm at solar power station. Bukod sa backbone sa itaas transmission circuits, nalalapat din ito para sa mga papalabas na bahagi ng substation na inlet-outlet, na umaangkop sa malupit na pagtatrabaho mga kondisyon tulad ng mabigat na patong ng yelo, malakas na hangin at mataas na kahalumigmigan para sa maaasahang operasyon ng grid sa buong taon.

Standard Routine Maintenance Guidelines para sa 500kV Lattice Steel Tower para sa Power Line

Ang regular na regular na pagpapanatili ay kritikal upang magarantiya ang pangmatagalang ligtas na operasyon ng 500kV lattice steel tower at maiwasan structural failure sanhi ng corrosion, loose fittings o external damage.

Visual at istrukturang inspeksyon

Magsagawa ng ground visual patrol kada quarter at close-up climbing inspection taun-taon. Suriin ang mga pangunahing at pantulong na miyembro para sa deformation, baluktot, crack at bolt na nawawala o lumuwag. I-verify ang lahat ng bolts ng koneksyon ay umabot sa tinukoy na torque halaga; muling higpitan ang mga maluwag na fastener at palitan kaagad ang mga sirang bolts at gasket.

Pagpapanatili ng anti-corrosion

Suriin ang hot-dip galvanized surface para sa pagbabalat, mga kalawang na batik at abrasion. Tratuhin ang lokal na lugar ng kaagnasan na may anti-kalawang patong; ang muling pag-galvanize ay kinakailangan para sa mga bahaging lubhang nabubulok. Tumutok sa base ng tore, magkasanib na node at baybayin mga seksyon na may mataas na kahalumigmigan na may mas mataas na panganib sa kaagnasan.

Pagsusuri ng accessory at pundasyon

Suriin ang mga earthing device para sa pagkasira o mahinang koneksyon, regular na subukan ang earthing resistance. Suriin ang tore pundasyon para sa settlement, crack, akumulasyon ng tubig at pagguho ng lupa sa paligid; palakasin ang pundasyon kung nagaganap ang displacement. Suriin ang mga bahagi ng attachment kabilang ang mga plate ng babala, mga anti-climbing device at mga palatandaan ng pagmamarka para sa pagkakumpleto.

Post-extreme weather inspection

Magsagawa ng espesyal na pagpapanatili pagkatapos ng malakas na hangin, mabigat na yelo, bagyo o baha. Unahin ang pagsuri sa istruktura pagbaluktot, katatagan ng pundasyon at pinsala sa galvanized layer. Panatilihin ang kumpletong mga tala sa pagpapanatili at isumite mga ulat ng inspeksyon para sa traceability.

Mga Pagkakaiba at Kahalagahan: 220kV Double Circuit Lattice Tower vs 500kV Lattice Steel Tower

Mga Pangunahing Pagkakaiba

Boltahe at kapasidad ng paghahatid

Ang 220 kV double-circuit lattice tower ay nagdadala ng dalawang power circuit sa isang tower, pangunahin para sa rehiyonal na pangalawang kapangyarihan grid transmission na may medium power-transfer capacity. Ang 500 kV lattice steel tower ay kabilang sa extra-high-voltage antas para sa maramihang-enerhiya na malayuang paghahatid, na nagtatampok ng mas mataas na kapasidad sa paghahatid ng kuryente.

Kinakailangan sa istruktura at mekanikal

Ang 220 kV double-circuit tower ay may medyo compact na frame, mas maliit na cross-section steel na miyembro at katamtamang taas. Ang disenyo ng pagkarga nito ay nagta-target ng katamtamang pagkarga ng hangin-yelo. Ang 500 kV tower ay gumagamit ng mas mabigat na tungkulin na Q355 series steel, mas malaking miyembro cross-sections, mas mataas na tower at mas malawak na conductor spacing para matugunan ang high-voltage insulation clearance, lumalaban sa mas malakas na hangin, yelo at seismic load.

Baseline ng materyal at sertipikasyon

Parehong nagpatibay ng hot-dip galvanizing anti-corrosion treatment. Ngunit ang 500 kV tower ay sumusunod sa mas mahigpit na EN 1090-1, EN 10025 mga pamantayan na may mas mahigpit na mga kinakailangan sa pagsubok ng SGS/TÜV sa mekanikal na pagganap at kapal ng galvanizing.

Mga sitwasyon ng aplikasyon

Ang 220 kV double-circuit tower ay nagsisilbing urban-suburban power supply, local wind-solar plant outgoing lines at intra-provincial grid links. 500 kV towers ay inilapat para sa pambansang pangunahing trunk grids, cross-region na enerhiya transmission at malakihang bagong-energy base output channels.

Kahalagahan

Ang 220 kV double-circuit tower ay nagpapabuti sa kahusayan sa paggamit ng lupa sa pamamagitan ng pagtanggap ng dalawang circuits, na nagpapagaan ng rehiyonal na kapangyarihan presyon ng pamamahagi. Ang 500 kV lattice tower ay nakakaalam ng malalaking dami ng malayuang transportasyon ng kuryente, pagbabalanse ng paglalaan ng mapagkukunan ng enerhiya. Ang pagtutugma ng wastong uri ng tower ay umiiwas sa panganib sa pagkakabukod o structural overload, pag-secure ng pangkalahatang katatagan ng grid.

FAQ para sa 500kV Lattice Steel Tower

Q1: Anong pangunahing materyal na bakal ang ginagamit mo para sa 500kV lattice steel tower?

A: Gumagamit kami ng Q355B high-strength structural steel na sumusunod sa EN 10025 standard. Ang lahat ng mga sangkap ay dumaan sa hot-dip galvanizing treatment para sa anti-corrosion, na angkop para sa coastal, icy at high-wind environment.

Q2: Sinusuportahan mo ba ang custom na disenyo ayon sa mga drawing ng kliyente?

A: Oo. Maaaring suriin at iproseso ng aming technical team ang mga teknikal na drawing na ibinigay ng customer. Sinusuportahan namin ang custom na taas, uri ng tower (tangent, tension, anggulo, crossing tower), mga parameter ng wind-ice load para sa iba't ibang kinakailangan ng proyekto. Ang buong pre-assembly ay magagamit bago ipadala.

Q3: Anong mga sertipikasyon at ulat ng pagsubok ang maaari mong ibigay?

A: Hawak namin ang ISO 9001 quality management certificate at EN 1090-1 CE certification. Mga ulat sa pagsubok ng third-party ng SGS / TÜV sumasaklaw sa pagsubok ng mekanikal na pagkarga, kapal ng galvanizing at komposisyon ng kemikal ng materyal ay maaaring ibigay kapag hiniling.

Q4: Ano ang iyong kapasidad sa produksyon at karaniwang lead time?

A: Ang taunang kapasidad ng produksyon ay umabot sa higit sa 50,000 tonelada para sa mga produktong steel tower. Karaniwan ang lead time ay 30-45 na gumagana araw, napapailalim sa dami ng order at kumpirmasyon sa pagguhit.

Q5: Maaari bang umangkop ang iyong 500kV tower sa iba't ibang terrain at kondisyon ng panahon?

A: Oo. Ang aming mga tore ay ininhinyero para sa mga kapatagan, bundok, tawiran ng ilog at mga lugar sa baybayin. Pinasadya namin ang disenyo laban sa mabigat na yelo, malakas na hangin at mga kondisyon ng seismic upang matugunan ang mga lokal na pamantayan ng grid.

Q6: Paano naman ang after-sales at technical support?

A: Nag-aalok kami ng konsultasyon sa pagguhit, pagsubaybay sa pag-unlad ng produksyon, gabay sa pag-load at karaniwang regular na pagpapanatili mga alituntunin. Tumutulong ang aming team na malutas ang mga tanong sa pag-install sa site.

Q7: Ano ang termino ng iyong kalakalan? Maaari ka bang maghatid sa mga daungan sa Europa?

A: Ang FOB, CIF at CFR ay katanggap-tanggap. Mayroon kaming mayaman na karanasan sa pag-export sa Hamburg at iba pang European port, responsable para sa wastong pag-iimpake ng lalagyan at kumpletong mga dokumento sa pagpapadala.

Q8: Paano mo ginagarantiyahan ang kalidad ng produkto sa panahon ng pagmamanupaktura?

A: Mahigpit na multi-step na inspeksyon: papasok na inspeksyon ng hilaw na materyal, in-process na dimensyon at pagsubaybay sa welding, tapos-pirasong inspeksyon at pre-assembly check. Ang mga may sira na bahagi ay papalitan bago ihatid.
