Angle Steel Honeycomb Tower

Umaasa ang Qingdao Anbang New Energy sa isang pandaigdigang supply chain at technical service team para magbigay ng buong prosesong serbisyo mula sa maagang disenyo ng proyekto at customized na produksyon hanggang sa on-site installation guidance at after-sales operation at pagpapanatili.

Nagbigay kami ng mga solusyon sa angle steel honeycomb tower para sa maraming bagong proyekto ng enerhiya at kuryente Southeast Asia, Europe, Africa, at iba pang rehiyon.

Mabilis kaming makakatugon at makapaghahatid ng mga de-kalidad na produkto ayon sa lokal na klima, mga pamantayan, at mga kinakailangan sa iskedyul ng konstruksiyon, na sumusuporta sa pandaigdigang malinis na enerhiya at imprastraktura pag-unlad.

Nagtatampok ang aming produkto ng honeycomb lattice structure bilang core nito, na pinagsasama ang mataas na load-bearing capacity ng tradisyonal na anggulong steel tower na may mataas na stability ng honeycomb structures.

Ang pangunahing materyal ay high-strength hot-rolled angle steel na nakakatugon sa mga pambansang pamantayan, at gumagamit ito ng pangmatagalang hot-dip galvanizing anti-corrosion na proseso. Sinusuportahan nito ang buong pagpapasadya ng parameter para sa taas ng tore, pagkarga, paglaban ng hangin antas, at higit pa.

Pinagsasama rin ng produkto ang isang compact na istraktura, maliit na bakas ng paa, malakas na hangin at seismic resistance, at mababang gastos sa pagpapanatili. Sumusunod ito sa mga internasyonal at domestic na pamantayan tulad ng ISO 9001 at GB/T 2694, na angkop para sa katamtaman at mababang taas (15–60 metro) ang taas na mga istruktura sa renewable energy, power, komunikasyon, seguridad, at iba pa field, na nagbibigay ng mahusay, ligtas, at cost-effective na mga solusyon sa suporta para sa mga pandaigdigang proyekto.

Mga Pangunahing Kalamangan

Patent Reinforcement Technology Support: Ang aming mga steel angle honeycomb tower ay nilagyan ng patented reinforcement teknolohiya para sa mga bahagi ng bakal na ginagamit sa mga power transmission tower (CN223937740U).

Ang tore ay itinayo gamit ang maingat na piniling high-strength hot-rolled angle steel gaya ng Q355B/Q345B, na sinamahan ng makapal na node plates (≥5mm) at mga base plate (≥16mm). Ang bawat batch ay may kasamang sertipiko ng materyal at mga pagsubok sa pagganap ng makina spectroscopic analysis at tensile tests.

Natitirang Structural Performance: Ang anggulong steel honeycomb tower ay umaayon sa spatial triangular mechanical sistema at gumagamit ng high-strength angle steel, na tinitiyak ang isang matatag na sentro ng grabidad na may malakas na hangin at paglaban sa yelo.

Sa pamamagitan ng bumubuo tatsulok na suporta sa pamamagitan ng mga clamp, sinulid na pamalo, at sinulid na manggas, ang lakas at higpit ng pangunahing anggulo Ang bakal ay makabuluhang nadagdagan nang walang pagbabarena, na pumipigil sa pinsala sa base na materyal at pagpapabuti sa pangkalahatan kapasidad na nagdadala ng pagkarga ng higit sa 30%.

Pangmatagalang Proteksyon sa Kaagnasan: Ang pangunahing proseso ng anti-corrosion ay gumagamit ng hot-dip galvanizing (sandblasting sa kalawang pag-alis ng grado Sa2.5), na may kapal ng zinc layer ≥86μm (alinsunod sa mga pamantayan ng GB/T 13912).

Maaari itong maging na-upgrade sa isang composite anti-corrosion solution ayon sa mga kinakailangan ng customer, na angkop para sa malupit na kapaligiran tulad ng baybayin mataas na fog ng asin at mga lugar na pang-industriya.

Mahusay na Konstruksyon: Ang paraan ng koneksyon ay pangunahing gumagamit ng mga bolts na may bahagyang hinang bilang pandagdag. Segment ng tore ang pagpupulong ay nakumpleto sa pamamagitan ng isang automated na platform ng pagpupulong.

Factory-prefabricated independent full segments ng Gumagamit ang tower ng mga circular plate-to-plate joints, na inaalis ang mga tradisyonal na koneksyon sa plate. Sinusuri ang mga weld seams non-destructively (UT/MT) upang matiyak ang lakas ng koneksyon.

Flexible na Pag-customize: Nagbibigay kami ng full-parameter na mga serbisyo sa pagpapasadya (taas / load / interface). Mga taas ng tore mula 15 hanggang 60 metro, na may kapasidad ng pagkarga na 500–5000kg, perpektong angkop para sa photovoltaic booster mga istasyon, pagsukat ng hangin para sa lakas ng hangin, mga base station ng komunikasyon, at iba pang magkakaibang mga kinakailangan.

Malawak na Mga Sitwasyon ng Application: Angkop para sa power transmission (ultra-high voltage / high voltage), base ng komunikasyon mga istasyon, suporta sa lakas ng hangin, proteksyon ng kidlat, pagsubaybay, at iba pang mga field, na sumasaklaw sa taas mula 5 hanggang 80 metro.

Binabawasan ng compact honeycomb structure ang footprint ng 10%-15% kumpara sa tradisyonal na anggulong steel tower, ginagawa itong mas angkop para sa mga limitadong espasyo sa urban suburbs, bukirin, at bulubunduking lugar.

Mga Parameter ng Pagtutukoy

Sitwasyon ng aplikasyon

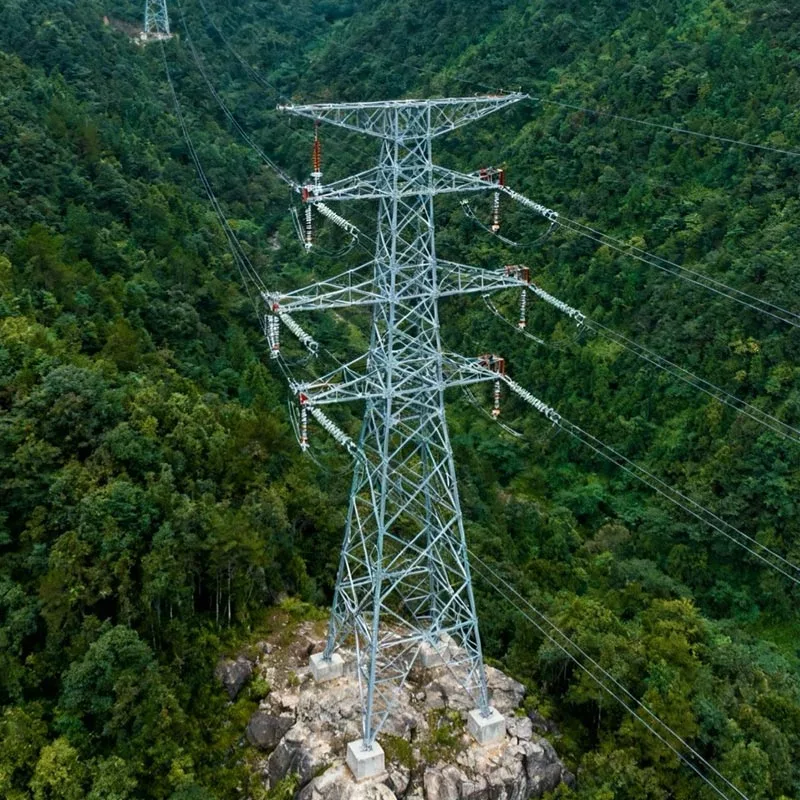

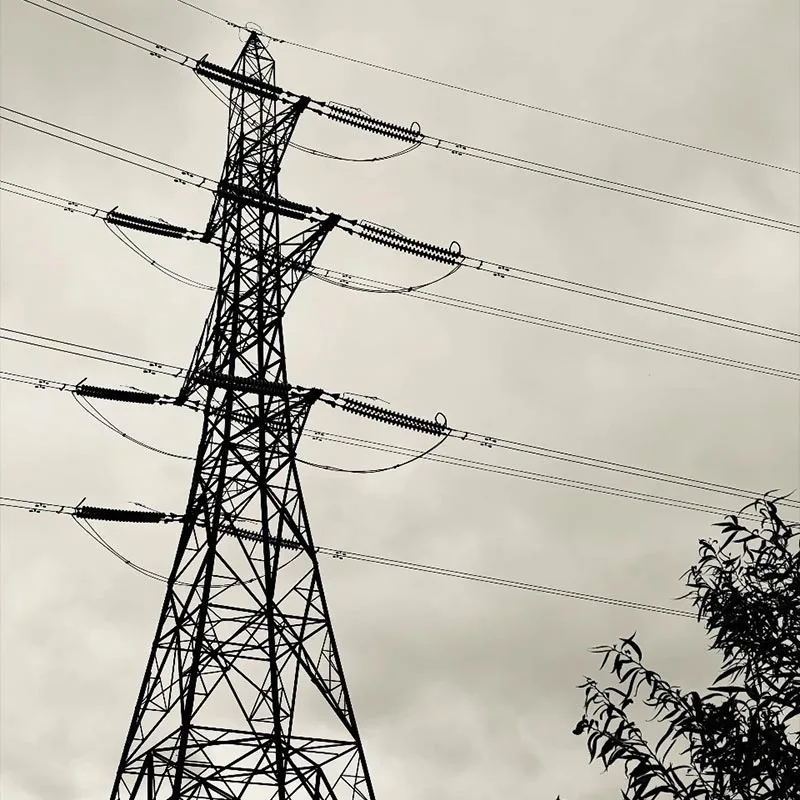

Electric Power Transmission: Mataas na boltahe / ultra-mataas na boltahe na mga linya ng paghahatid, pagsasaayos ng rural network, parke mga tore ng suporta sa suplay ng kuryente.

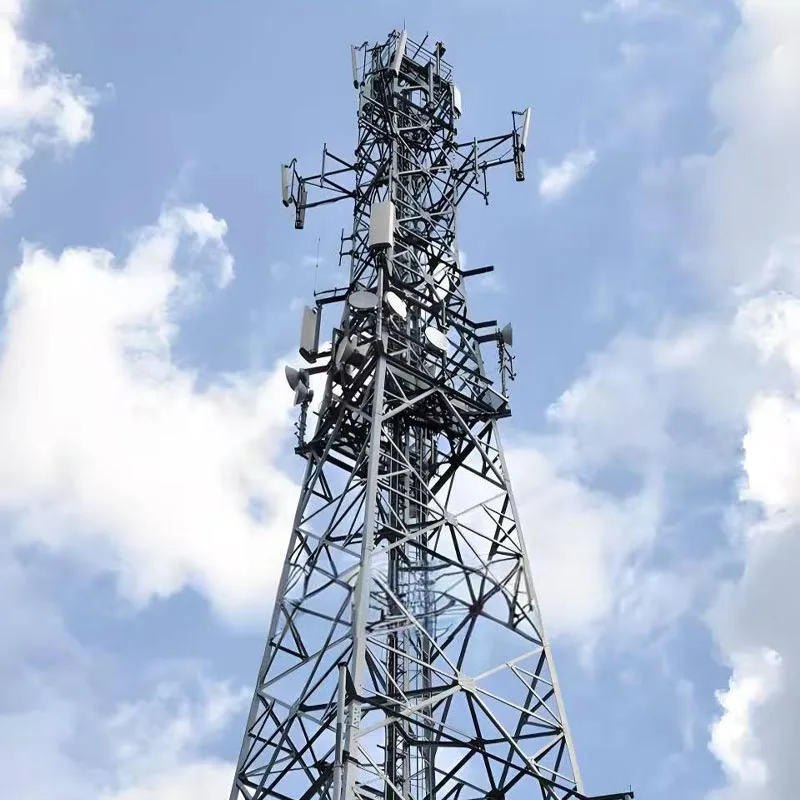

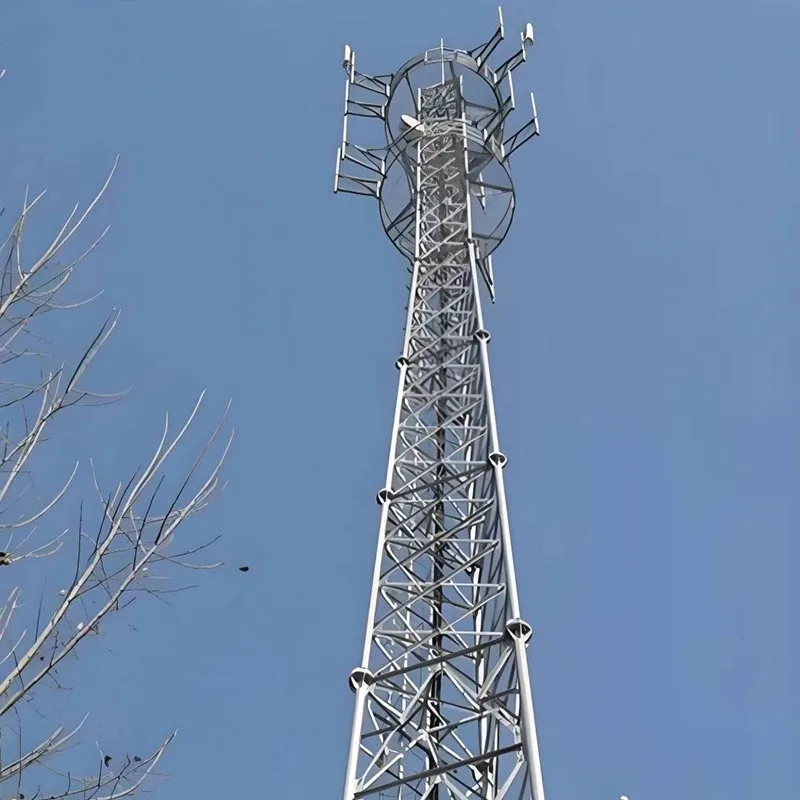

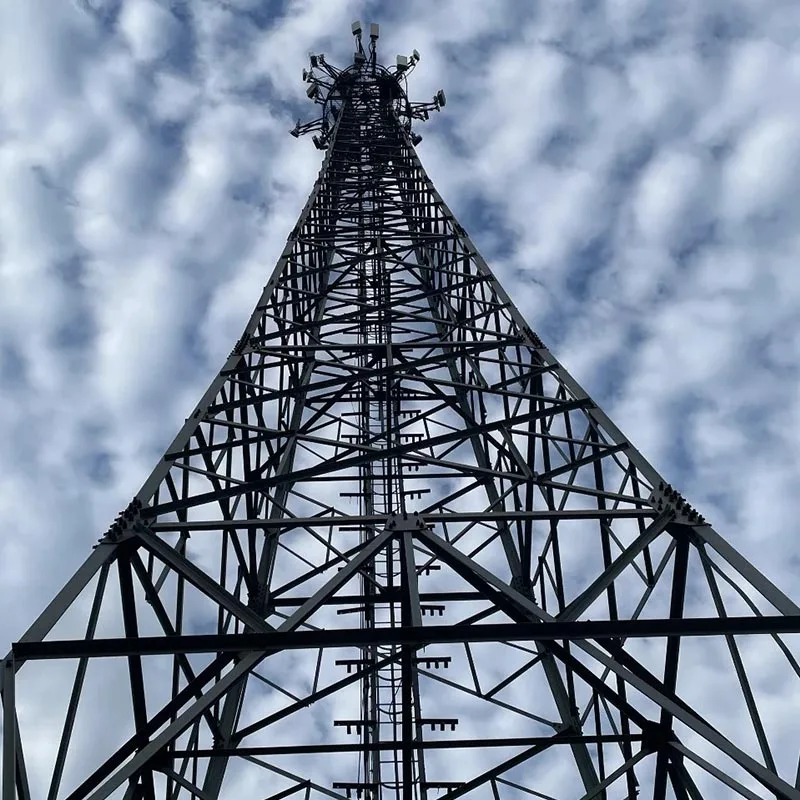

Mga Base Station ng Komunikasyon: 5G/4G macro base station, micro station mounts, urban at rural signal coverage mga tore.

Wind Power Supporting: Mga tore sa pagsukat ng hangin, mga tore ng linya ng koleksyon, pagsubaybay sa istasyon ng field at kidlat mga tore ng proteksyon.

Imbakan ng Enerhiya ng Photovoltaic: Communication tower para sa photovoltaic power stations, site security monitoring tower.

Industrial Monitoring: Mga remote monitoring tower para sa mga minahan, oil field, ilog, pag-iwas sa sunog sa kagubatan, atbp.

Municipal Engineering: Urban lighting, traffic monitoring, weather monitoring, lightning protection tower.

Bundok / Suburban: Mga magaan na tore para sa mga lugar na may kumplikadong lupain, mas madaling transportasyon at pag-install.

FAQ

1. Ano ang pagkakaiba sa pagitan ng isang anggulong steel honeycomb tower at isang tradisyonal na angle steel tower?

Kung ikukumpara sa mga tradisyunal na anggulong steel tower: ang honeycomb lattice structure ay nag-o-optimize sa force transmission path, pagtaas ng kapasidad sa pagdadala ng load ng 15%–20% na may parehong dami ng bakal, na nagbibigay ng mas magandang hangin at seismic paglaban, at mas mataas na kahusayan sa modular na pagpupulong.

2. Paano iniangkop ang proteksyon ng kaagnasan para sa mga pandaigdigang proyekto?

Standard hot-dip galvanization (zinc layer ≥86μm), pumasa sa 96-hour salt spray test nang hindi kinakalawang;
Para sa coastal high-salt, industrial, at iba pang mga sitwasyon, isang dual anti-corrosion solution na may hot-dip galvanization at ibinibigay ang fluorocarbon coating, na nagpapahaba ng buhay ng serbisyo hanggang 35–40 taon;
Ang lahat ng mga fastener ay hot-dip galvanized, at ang mga bolt connection ay gumagamit ng Dacromet coating upang maiwasan ang localized corrosion.

3. Ano ang ikot ng paghahatid para sa mga pasadyang produkto?

Mga karaniwang produkto (15–30 metro): Available sa stock, ipapadala sa loob ng 7–15 araw;
Mga customized na produkto (30–60 metro, kabilang ang mga espesyal na kinakailangan sa anti-corrosion / load): Depende sa disenyo pagiging kumplikado, ang produksyon ay nakumpleto sa loob ng 20–45 araw, na may ibinigay na gabay sa pag-install at teknikal na suporta.

4. Anong mga pangunahing punto ang nangangailangan ng pansin sa panahon ng pag-install at pagpapanatili?

Pag-install: Dapat isagawa ng isang pangkat na may mga kwalipikasyon sa pag-install ng high-rise structure, mahigpit na pinagsama-sama ayon sa mga guhit, na may bolt torque na tumutugon sa mga pamantayan (M24 bolts ≥ 400 N·m) upang matiyak ang verticality;
Pagpapanatili: Suriin ang kapal ng galvanization at higpit ng bolt tuwing 2 taon; magsagawa ng komprehensibong inspeksyon pagkatapos ng mga bagyo o lindol; ayusin ang anti-corrosion layer tuwing 3 taon sa mga lugar sa baybayin, at muling sukatin grounding resistance tuwing 1-2 taon.

5. Aling mga internasyonal/domestic na pamantayan ang sinusunod ng produkto?

Mga pamantayan sa domestic: GB/T 2694 "Mga Teknikal na Kundisyon para sa Mga Manufacturing Transmission Line Towers", GB 50017 "Steel Structure Design Standard", GB 50135 "High-rise Structure Design Standard";
Mga internasyonal na pamantayan: Sistema ng pamamahala ng kalidad ng ISO 9001, ASTM, DIN, JIS, atbp., at maaaring magbigay ng kaukulang mga dokumento ng pagsunod ayon sa mga kinakailangan ng bansa ng proyekto.
