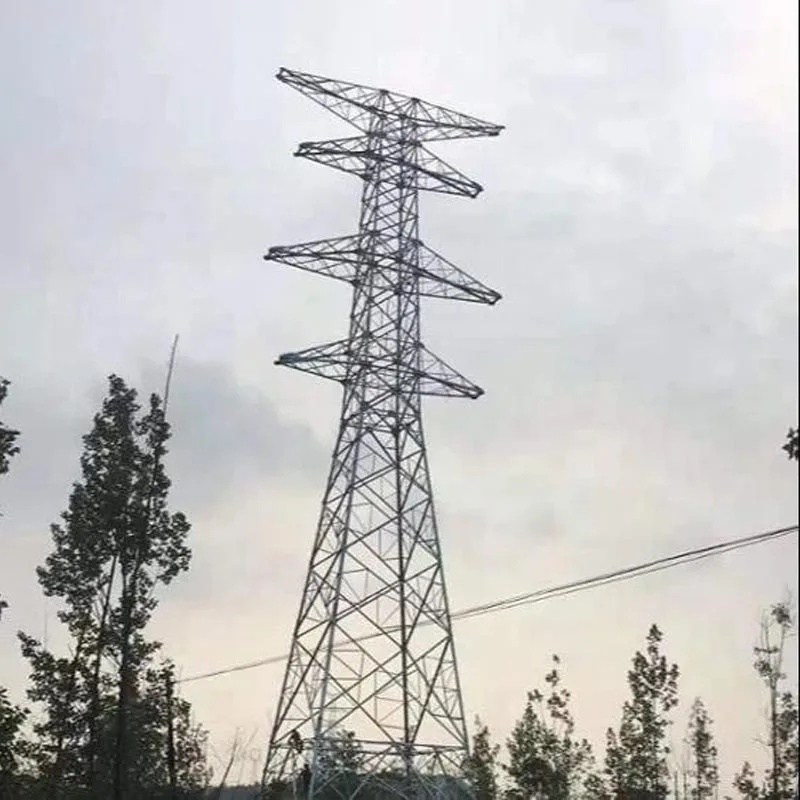

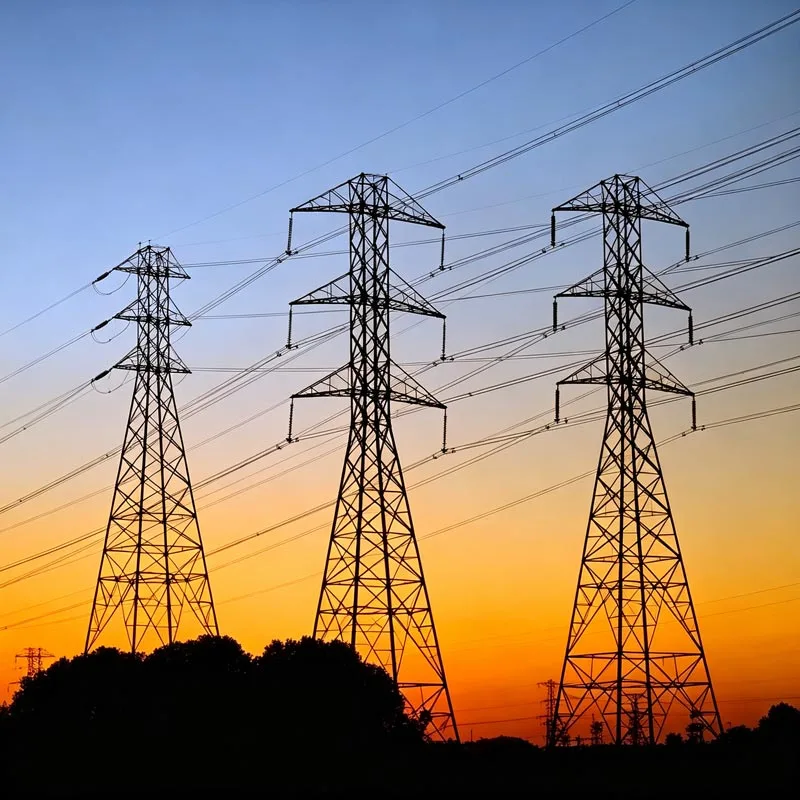

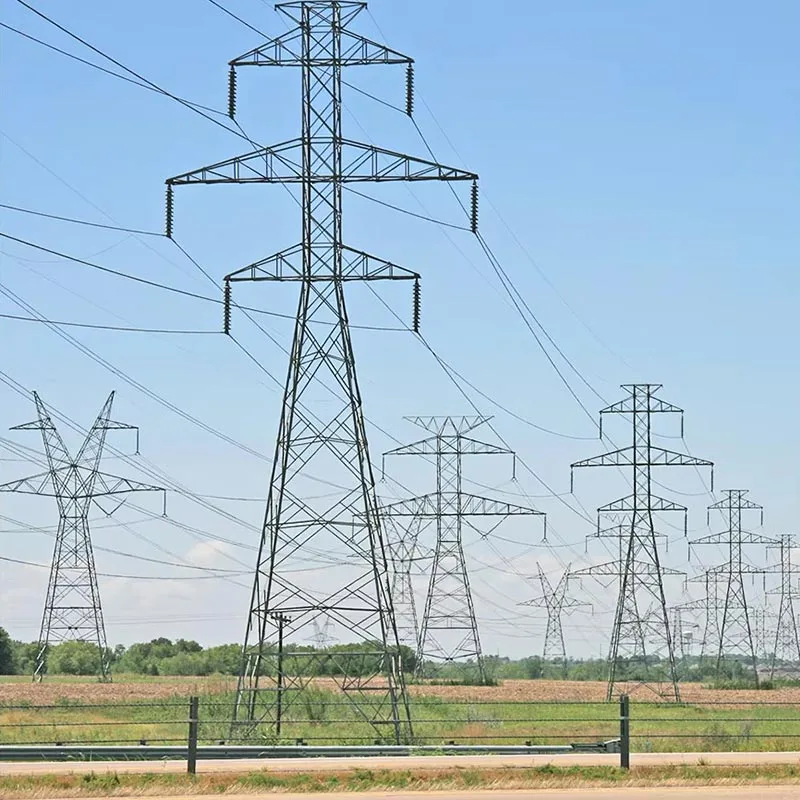

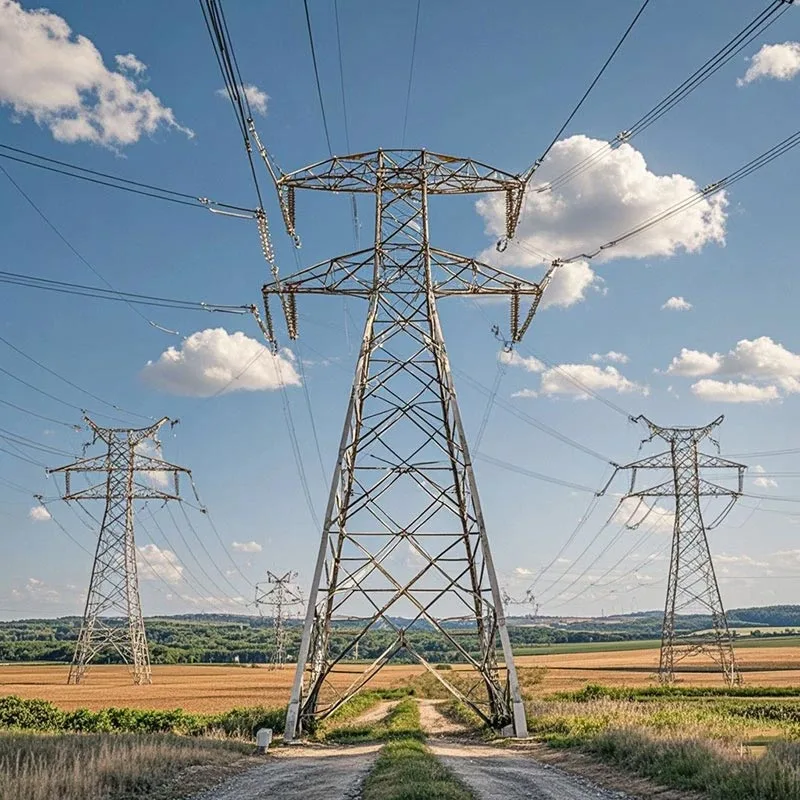

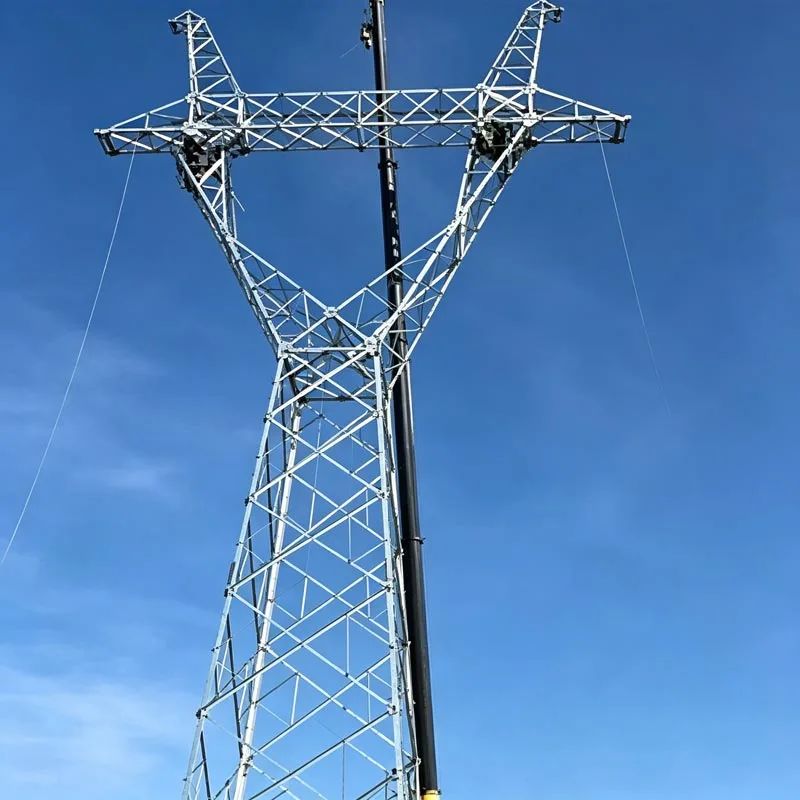

Galvanized Angle Steel Power Transmission Tower

Ang pandaigdigang pangangailangan para sa maaasahan, mahusay, at napapanatiling imprastraktura ng enerhiya ay hindi kailanman naging mas malinaw. Sa nasa puso ng imprastraktura na ito ang power transmission tower, isang kritikal na bahagi na tumutukoy sa kahusayan, kaligtasan, at mahabang buhay ng mga electrical grid. Kabilang sa iba't ibang mga solusyon sa istruktura na magagamit, Galvanized Angle Steel Ang Power Transmission Towers ay lumitaw bilang pamantayan sa industriya para sa high-voltage at ultra-high-voltage (UHV) mga network ng paghahatid sa buong mundo.

Ang panimula na ito ay nagtatatag ng teknikal at pang-ekonomiyang konteksto para sa anggulong bakal mga tore, na nagbibigay-katwiran sa kanilang malawakang pag-aampon. Nagsisimula ito sa pamamagitan ng pagbalangkas ng mga hamon na kinakaharap ng mga power utilities, tulad ng ang pangangailangang magpadala ng kapangyarihan sa malalayong distansya habang kinakalaban ang masasamang elemento sa kapaligiran.

Ang papel ay nagpapatuloy upang tukuyin ang saklaw ng pag-aaral, na nakatutok sa mga pangunahing bentahe, tibay ng pagmamanupaktura, at aplikasyon sa totoong mundo ng mga tore na ito.

Sa pamamagitan ng pagbibigay-diin sa kanilang modular na disenyo, kahusayan sa gastos, at matatag na proteksiyon na patong, nagtatakda ang seksyong ito ang yugto para sa isang detalyadong paggalugad kung paano tinutugunan ng galvanized angle steel tower ang mga modernong pangangailangan ng kapangyarihan transmission, ginagawa silang isang kailangang-kailangan na asset sa seguridad ng enerhiya at grid resilience.

Kalamangan ng produkto

1. Paglaban sa Kaagnasan at Mahabang Buhay ng Serbisyo

Ang lahat ng mga bahagi ay sumasailalim sa hot-dip galvanization treatment, na bumubuo ng isang siksik na zinc coating (kapal na ≥85μm) sa ibabaw. Ang coating na ito ay epektibong naghihiwalay ng bakal mula sa hangin, moisture at corrosive media, na iniiwasan ang kalawang at kaagnasan.

Ang serbisyo ang buhay ay maaaring umabot ng 30-50 taon, na lubos na nagpapababa sa dalas ng pagpapanatili sa ibang pagkakataon at nagpapalawak ng ikot ng serbisyo ng tore.

2. Pagganap ng Mataas na Gastos

Kung ikukumpara sa mga solidong poste ng bakal, ang disenyo ng sala-sala ay gumagamit ng mas kaunting materyal na bakal, na binabawasan ang mga gastos sa hilaw na materyal. Sa Sa parehong oras, ang mga bahagi ay na-standardize, na nagpapadali sa proseso ng pagmamanupaktura, nagpapababa ng produksyon at gastos sa transportasyon.

Binabawasan din ng bolted na disenyo ng koneksyon ang mga gastos sa pagtayo sa site, na nakakamit ng mataas na pagganap at mababang pamumuhunan, at angkop para sa malakihang promosyon at aplikasyon.

3. Malakas na Versatility at Customization

Maaari itong maging flexible na idinisenyo at i-customize ayon sa iba't ibang antas ng boltahe (35kV-1000kV), mga terrain (kapatagan, kabundukan, mga lugar sa baybayin) at mga kinakailangan sa pagkarga.

Maaari itong gawing suspension tower, tension tower, mga transposition tower at mga espesyal na crossing tower, ganap na umaangkop sa iba't ibang mga senaryo ng paghahatid ng kuryente at pagpupulong ang magkakaibang pangangailangan ng iba't ibang proyekto.

4. Madaling Pagpapanatili at Maginhawang Pag-install

Pinapalitan ng bolted connection mode ang welding, na maginhawa para sa on-site assembly at disassembly. Araw-araw ang inspeksyon at pagpapalit ng bahagi ay maaaring isagawa nang mabilis nang walang malalaking kagamitan, na binabawasan ang pagpapanatili kahirapan at gastos sa paggawa.

Tinitiyak din ng mga standardized na bahagi ang kaginhawahan ng pagpapanatili at pagpapalit sa ibang pagkakataon, pagpapabuti ng kahusayan ng pagpapatakbo at pagpapanatili.

Parameter

Kaso ng Proyekto

Pag-aaral 1: ±800kV Shanbei-Anhui UHVDC Transmission Project (China)

Bilang isang pangunahing proyekto ng UHV backbone power grid ng China, ang proyektong ito ay mahalaga para sa pag-optimize ng mapagkukunan ng enerhiya sa rehiyon. paglalaan at pagtiyak ng ligtas at maaasahang suplay ng kuryente.

Pinagtibay ng proyekto ang galvanized angle steel power transmission tower na ibinibigay ng Anhui Hongyuan (kaakibat sa Shandong Electric Engineering & Equipment Group), na may kabuuang 103 tower at kabuuang bigat na 7,084 tonelada.

Ang mga tore ay gawa sa Q355 high-strength angle steel, na may hot-dip galvanization treatment (zinc coating thickness ≥85μm) upang matiyak ang corrosion resistance sa mga kumplikadong panlabas na kapaligiran.

Salamat sa standardized na disenyo at bolted na koneksyon, ang mga tore ay naihatid nang 5 buwan bago ang iskedyul, na naging ang unang supplier na kumpletuhin ang buong paghahatid ng mga anggulong steel tower sa buong linya, at ang kalidad ng produkto at ang kahusayan sa pagtatayo ay lubos na kinikilala ng may-ari.

Mga Kasosyong Kliyente at Sertipikasyon

Pilipinas: National Grid Corporation of the Philippines (NGCP)
Mga Proyekto: 230kV, 500kV transmission lines (hal., Hermosa-San Jose 500kV)
Pagkuha: Mahigpit na pag-audit sa kalidad, nangangailangan ng pagsunod sa ASTM/AS/NZS

Thailand: Electricity Generating Authority of Thailand (EGAT)
Mga Proyekto: 230kV, 500kV (hal., 500kV Tongsong-Songkhla line)
Pre-qualification: Mandatory factory inspection at type test.

Malaysia: Tenaga Nasional Berhad (TNB)
Mga Pamantayan: MS (Malaysian Standards), IEC, ISO 1461 galvanizing
Focus: 275kV, 500kV grid expansion at renewable integration

Vietnam: National Power Transmission Corporation (EVNNPT)
Mga Proyekto: 500kV (hal., Nam Dinh 1 Thermal Power Plant hanggang Thanh Hoa)

Vietnam: National Power Transmission Corporation (EVNNPT)
Mga Proyekto: 500kV (hal., Nam Dinh 1 Thermal Power Plant hanggang Thanh Hoa)
Dami: Malaking bulk order (10,000+ tonelada bawat proyekto)

FAQ

Q: Anong mga materyales ang ginagamit para sa Galvanized Angle Steel Power Transmission Towers?

A: Karaniwang high-strength angle steel gaya ng Q355 / Q345B / Q235B (Chinese standard), o katumbas ng ASTM A572 Grade 50, EN S355JR. Ang mga materyal na sertipiko (MTC) ay ibinibigay sa bawat batch.

T: Anong mga antas ng boltahe ang maaaring suportahan ng iyong mga tore?

A: Nagbibigay kami ng buong serye:10kV, 35kV, 66kV, 110kV, 132kV, 220kV, 230kV, 330kV, 400kV, 500kV, 765kV
Suportahan din ang DC transmission tower at lightning tower, mga istruktura ng substation.

Q: Maaari ka bang gumawa ayon sa mga guhit ng customer?

A: Oo. Tumatanggap kami ng mga drawing na dinisenyo ng customer (PDF / CAD / DXF). Nagbibigay din kami ng pag-optimize ng disenyo, istruktura pagkalkula, at pagsusuri ng stress kung kinakailangan.

Q: Anong surface treatment ang ginagamit mo?

A: Hot-dip galvanizing (HDG) bawat ISO 1461, GB/T 13912, ASTM A123/A153.

Q: Gaano katagal ang buhay ng serbisyo?

A: Sa ilalim ng normal na kapaligiran sa atmospera, 30–50 taon. Sa matinding kinakaing unti-unti na mga lugar, maaari itong umabot ng 20-30 taon na may wastong disenyo.

Q: Anong mga sertipikasyon ang mayroon ka?

● ISO 9001 Quality Management System
● ISO 14001 Environmental Management
● ISO 45001 Occupational Health and Safety
● CE (EN 1090 para sa mga istrukturang bakal)
● AWS / CWB welding certification
● Mga ulat ng third-party: SGS, BV, EUROLAB
