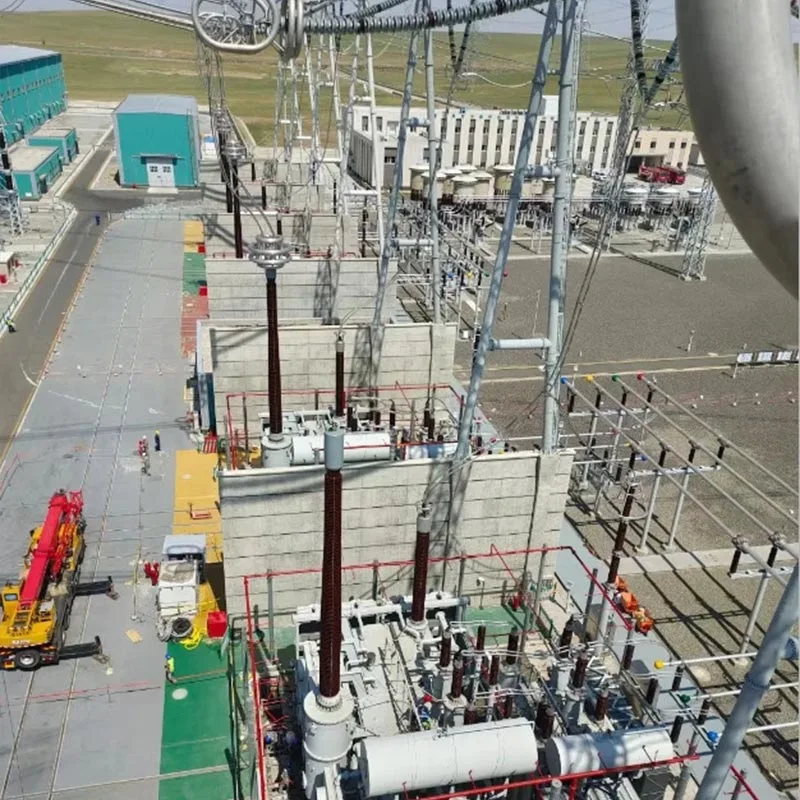

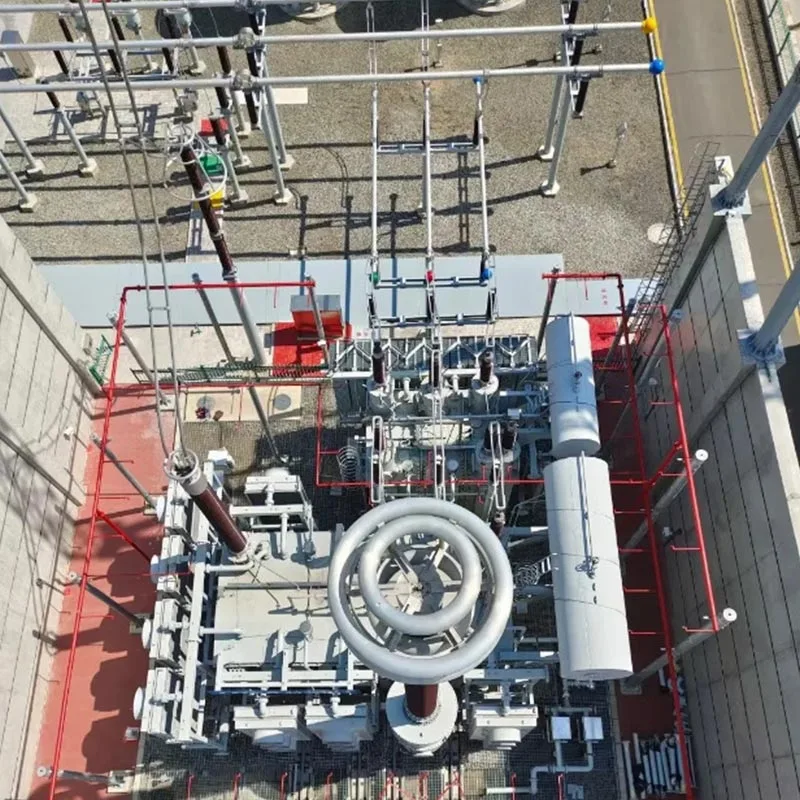

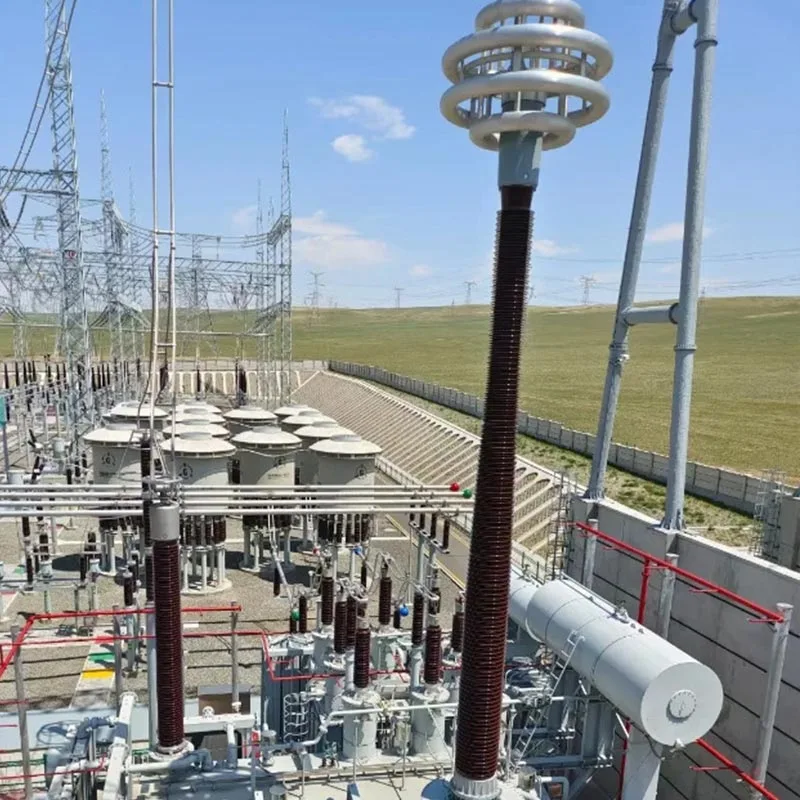

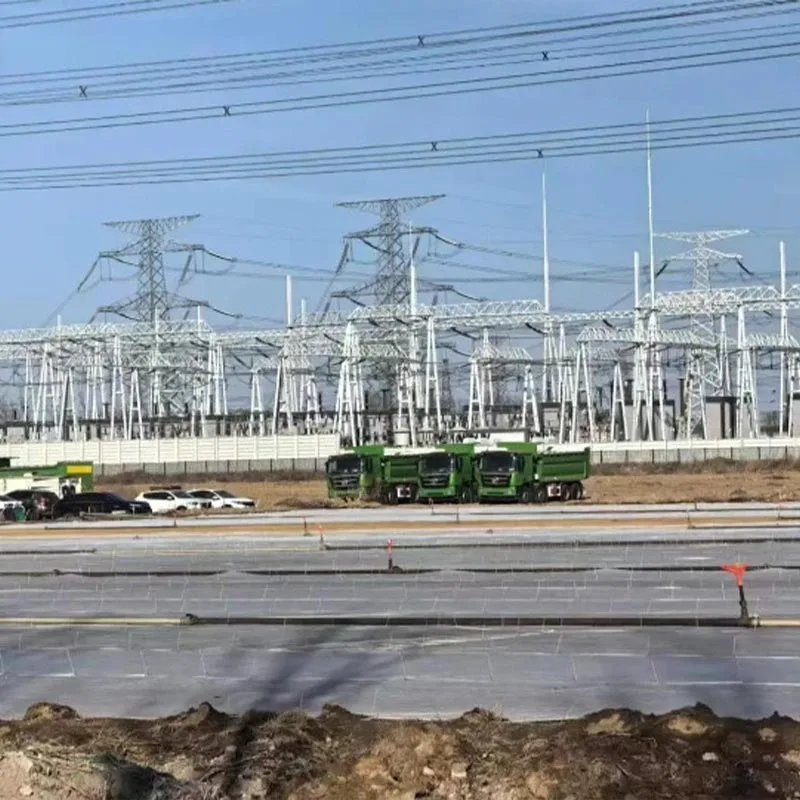

Istraktura ng Balangkas ng Substation

Ang Qingdao Anbang New Energy's Substation Framework Structure ay ang independiyenteng binuo at ginawang core ng kumpanya load-bearing at support facility para sa mga substation, batay sa mga pangangailangan ng konstruksyon ng kuryente ng China at paggamit ng produksyon at pagproseso ng mga pakinabang ng sarili nitong pabrika.

Kabilang dito ang tatlong pangunahing kategorya: reinforced concrete framework, steel structure framework, at prefabricated hybrid framework.

Ang balangkas ng substation ay mahigpit na sumusunod sa "Intelligent Substation Design Code" at ang "Seismic Design Code for Power Facilities," gamit ang mataas na kalidad na Q235B at Q345B steel at C30-C50 high-strength concrete, tumpak na naproseso at mahigpit na nasubok.

Ito ay nagtataglay ng mga pangunahing pakinabang tulad ng matatag na istraktura, malakas na kapasidad na nagdadala ng pagkarga, resistensya ng hangin at lindol, paglaban sa kaagnasan, at malawak na kakayahang umangkop.

Bilang "skeleton" ng substation, ang balangkas ay pangunahing ginagamit sa mga pangunahing lugar tulad ng pangunahing kontrol na komunikasyon gusali, gusali ng power distribution device, mga suporta sa kagamitan, at mga suporta sa istruktura, na gumaganap ng mga kritikal na function sa pag-install ng mga de-koryenteng kagamitan, paglalagay ng linya, at pagpapadala ng load.

Maaari itong iakma sa mga substation ng iba't ibang mga antas ng boltahe, kabilang ang 110kV, 220kV, at 330kV, ay sumusuporta sa customized na disenyo, at maaaring matugunan ang iba't ibang kumplikadong site mga kinakailangan tulad ng mga kapatagan, burol, at mga lugar sa baybayin, pati na rin ang berde at matalinong mga pangangailangan sa pagtatayo.

Ito nagbibigay ng maaasahang structural assurance para sa ligtas, mahusay, at pangmatagalang matatag na operasyon ng mga substation, pagsuporta sa ligtas na paghahatid ng mga mapagkukunang elektrikal.

Mga Detalye ng Parameter

Rekomendasyon sa pagpili

Naaangkop na mga sitwasyon ng reinforced concrete substation frame structure

110kV-220kV conventional substations, substations sa mga payak na lugar, main control communication buildings, distribution mga gusali ng device, at mga site ng Class I-II na may seismic fortification intensity na 7 degrees at mas mababa.

Dahilan para sa rekomendasyon: matipid na gastos, mataas na higpit, mahusay na pagganap ng sunog, mababang gastos sa pagpapanatili, malakas na istruktura integridad, na inangkop sa load at space na kinakailangan ng maginoo na kagamitan sa mga substation, alinsunod sa maginoo substation imprastraktura pamantayan, ay isa sa mga pinaka-tinatanggap na ginagamit substation frame istraktura uri.

Naaangkop na mga sitwasyon ng istraktura ng bakal na istraktura ng frame ng substation

220kV-330kV na mga substation na may mataas na boltahe, mga lugar sa baybayin ng malakas na spray ng asin, mga mabundok na kumplikadong substation ng lupain, seismic fortification intensity na 8 degrees at pataas, at mga substation na may mahabang-span na mga kinakailangan sa layout ng kagamitan.

Dahilan para sa rekomendasyon: mahusay na pagganap ng seismic, magaan ang timbang, maginhawang konstruksyon, malaking span, maaaring labanan ang malakas hangin, salt spray at iba pang malupit na kapaligiran, ang mga bahagi ay maaaring gawa-gawa sa pabrika, mabilis na i-assemble sa site, na inangkop sa mabigat na karga at malalaking span na pangangailangan ng mga substation na may mataas na boltahe, at ang lugar na may mataas na intensidad ay mas pinili, alinsunod sa konsepto ng berde at matalinong konstruksyon.

Naaangkop na mga sitwasyon ng prefabricated hybrid substation frame structure

mga proyekto ng substation na may masikip na panahon ng konstruksyon, mga substation sa mga suburb ng mga lungsod, berde at mababang carbon mga demonstration substation, at mga lugar na may mataas na pangangailangan para sa pagtatayo at pangangalaga sa kapaligiran.

Dahilan para sa rekomendasyon: Pagsasama ng mga pakinabang ng istraktura ng bakal at kongkreto na istraktura, mataas na rate ng pagpupulong at maikli panahon ng konstruksiyon, maaari nitong mapagtanto ang sabay-sabay na pagsulong ng factory prefabrication at on-site na pundasyon konstruksiyon, bawasan ang on-site na wet operation, alikabok at basura sa konstruksiyon, mababang carbon emissions, at may magandang bearing kapasidad at katatagan, na angkop para sa matalinong konstruksiyon at mahusay na mga pangangailangan sa konstruksiyon ng modernong mga substation.

Naaangkop na mga sitwasyon ng na-customize na istraktura ng balangkas ng substation

mga proyekto ng substation na may espesyal na lupain (mga isla, matarik na dalisdis, mga latian), mga espesyal na antas ng boltahe, mga espesyal na pagkarga (pagsasama ng maraming kagamitan, malaking spanning), mga espesyal na kondisyon ng meteorolohiko (mga lugar ng mabibigat na yelo, malakas na bagyo mga lugar) at mga kinakailangan sa pagsasama ng landscape.

Dahilan para sa rekomendasyon: Ang sariling pabrika ng Qingdao Anbang New Energy ay lata i-customize at ayusin ang materyal, span, taas ng sahig, mga pamantayan sa anti-corrosion at structural form ng substation istraktura ng frame ayon sa mga guhit ng engineering, mga ulat ng topographic survey, data ng meteorolohiko at kagamitan mga parameter na ibinigay ng mga customer, at nagbibigay ng one-on-one na disenyo, produksyon, at gabay sa pag-install ng mga one-stop na serbisyo upang matiyak na ang istraktura ng substation na frame ay ganap na inangkop sa mga aktwal na pangangailangan ng proyekto.

Totoong kaso

Yunnan Kunming 110 kV five-mile multi-prefabricated substation frame structure project

Magbigay ng buo set ng prefabricated Substation Framework Structure para sa unang civil prefabricated frame structure substation sa Yunnan Province, kabilang ang power distribution device building frame at equipment bracket frame, inangkop sa 110kV boltahe antas, ang rate ng pagpupulong ay 53%, at ang mga prefabricated na bahagi at dry steel connection technology ay ginagamit upang matugunan ang mga kinakailangan ng berde at matalinong konstruksyon.

Epekto ng pagpapatupad:Ang pabrika ng istraktura ng substation frame ay gawa na, on-site hoisting at assembly, ang panahon ng konstruksiyon ay pinaikli ng 2 buwan kumpara sa mga maginoo na proyekto, ang rate ng paggamit ng makinarya ay umabot sa 100%, na epektibong binabawasan ang basura at alikabok sa konstruksiyon ang mga emisyon, katatagan ng istruktura at pagganap ng seismic ay naaayon sa mga kinakailangan ng detalye, at epektibong nagpapagaan sa presyon ng panrehiyong suplay ng kuryente pagkatapos ng operasyon, na naging napakataas pinuri ng Kunming Power Supply Bureau at naging isang lokal na berdeng substation construction demonstration project.

Zhejiang Ningbo 110 kV halfway prefabricated mixed frame structure substation project

Para kay Zhejiang unang gawa na ultra-high-performance kongkreto bakal node hybrid frame istraktura substation, magbigay ng isang buong hanay ng mga hybrid substation frame structure, gamit ang UHPC material at steel node connection technology, umangkop sa 110kV boltahe antas, at makamit ang 100% na pagpupulong ng pangunahing istraktura.

Epekto ng pagpapatupad:Ang mga materyales sa istraktura ng substation frame ay nai-save ng humigit-kumulang 65%, ang carbon emissions ay nababawasan ng 52.6%, ang site ay natanto nang walang formwork, walang suporta, at walang kahalumigmigan, ang panahon ng pag-install ng pangunahing istraktura ay pinaikli ng 25 araw, ang hindi tinatagusan ng tubig, thermal insulation, at Ang pagganap ng paglaban sa kaagnasan ay mahusay, at ang gastos sa pagpapanatili ay lubos na nabawasan sa huling yugto.

Shandong Qingdao 220 kV substation frame structure renovation project

Lumahok sa pag-upgrade at proyekto sa pagsasaayos ng 220 kV substation sa Qingdao, na nagbigay ng reinforced concrete at steel structure na pinaghalo substation frame istraktura, pinalitan ang lumang frame, renovated ang pangunahing control komunikasyon gusali at pamamahagi frame ng gusali ng aparato, inangkop sa orihinal na pag-install ng kagamitan, at natugunan ang mga kinakailangan ng seismic fortification 7 degrees.

Epekto ng pagpapatupad: Ang istraktura ng substation frame ay tumpak na tumutugma sa orihinal na laki ng kagamitan, ang Ang pag-install ay maginhawa, ang proseso ng pagtatayo ay hindi nakakaapekto sa nakapaligid na supply ng kuryente, ang istruktura tindig kapasidad ay nadagdagan ng 30% pagkatapos ng pagbabagong-anyo, ang anti-kaagnasan at kidlat proteksyon pagganap ay makabuluhang na-optimize, at walang mga pagkabigo sa ngayon, na epektibong nagpapahaba ng buhay ng serbisyo ng substation, tinitiyak ang matatag na operasyon ng regional power grid, at kinikilala ng State Grid Qingdao Power Supply Company.
