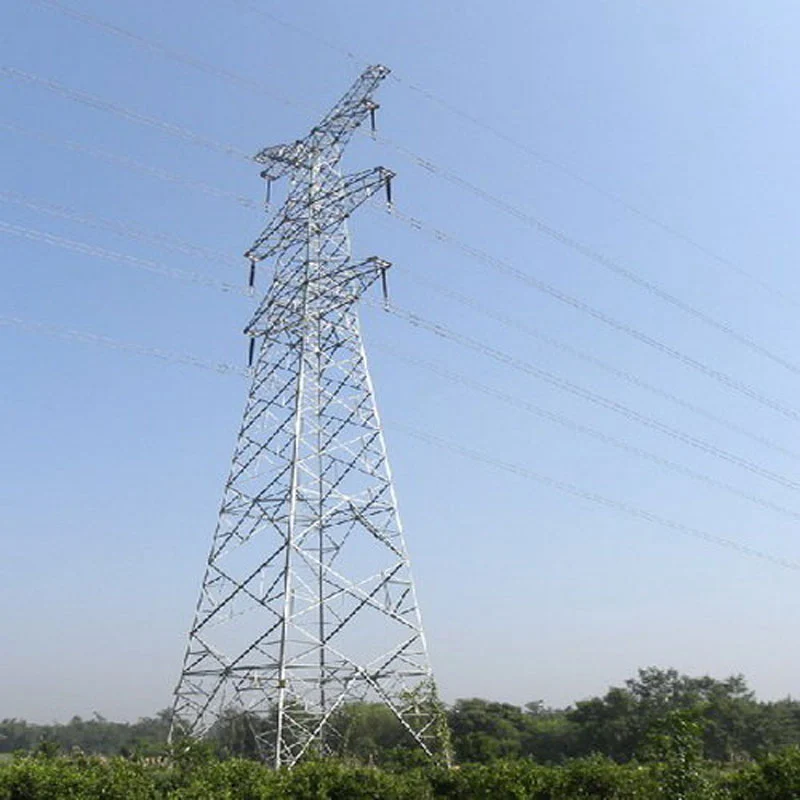

220kV Double Circuit Lattice Steel Tower

Sinusuportahan ng mga mature na sistema ng pagmamanupaktura, ipinagmamalaki namin ang taunang kapasidad ng produksyon na 50,000 tonelada, na may standardized mga pamamaraan kasama ang precision cutting, robotic welding, integral shaping at mahigpit na surface treatment upang matiyak pagkakapareho ng istruktura. Para sa kalidad ng kasiguruhan, ang lahat ng mga produkto ay pumasa sa makapangyarihang mekanikal na pagganap at wind resistance mga pagsubok, na may na-verify na mga ratio ng stress at wind displacement na sumusunod sa ASCE at pambansang mga pamantayan ng kapangyarihan. May hawak itong ISO mga sertipikasyon ng sistema ng pamamahala ng kalidad at kumpletong ulat ng pagsubok ng third-party

Ang tore na ito ay malawakang ginagamit sa domestic at overseas key power grid projects, kabilang ang Indonesia Nusantara 220kV grid expansion project. Naghahatid ito ng matatag na pagganap sa istruktura, maginhawang on-site na pagpupulong at maaasahan kaligtasan sa pagpapatakbo, nakakakuha ng pare-parehong pagkilala para sa mataas na kakayahang umangkop at tibay ng engineering sa magkakaibang complex kapaligiran.

Mga Sitwasyon ng Application ng 220kV Double Circuit Lattice Steel Tower

Ang 220kV double circuit lattice steel tower ay sumusuporta sa dalawang independiyenteng 220kV transmission circuit sa iisang tore frame. Pangunahing pinagtibay sa mga rehiyong limitado sa lupa, lubos nitong pinapaliit ang mga corridor ng transmission at pinuputol ang pagkuha ng lupa mga gastos kumpara sa dalawang magkahiwalay na linya ng single-circuit.

Ito ay malawakang ginagamit para sa mga urban na papasok at papalabas na mga channel ng kuryente, na kumukonekta sa suburban na 220kV substation nang makapal. mga populated zone kung saan mahirap makuha ang mga bagong line corridors. Ang tore ay nababagay sa bulubundukin at maburol na lupain sa pamamagitan ng pagbabawas mga gawaing pundasyon at pagkasira ng ekolohiya. Mas pinipili din ito para sa pagtawid sa mga ilog, highway at riles, pagpapasimple ng mga kaayusan sa pagtawid at pagliit ng abala sa transportasyon at pag-navigate.

Kasama sa mga karaniwang aplikasyon ang mga linya ng supply ng kuryente para sa mga sentro ng pagkarga ng industriya at mga papalabas na circuit ng hangin at mga base ng solar power. Gayunpaman, ang pansin ay dapat bayaran sa mga disbentaha nito: mas mabibigat na pag-load ng tower, mas mataas na panganib ng sabay-sabay na pagkabigo ng parehong mga circuit sa ilalim ng pinsala sa tower, pati na rin ang mas mahigpit na mga kinakailangan para sa proteksyon ng kidlat at disenyo ng electromagnetic clearance.

Karaniwang Mga Alituntunin sa Pagpapanatili ng Routine para sa 220kV Double Circuit Lattice Steel Tower

Tinitiyak ng regular na pagpapanatili ang kaligtasan sa istruktura at stable na power supply ng 220kV double circuit lattice steel tower. Ang mga regular na visual na inspeksyon ay dapat isagawa kada quarter, na may komprehensibong detalyadong inspeksyon na inaayos taun-taon.

Siyasatin ang mga pangunahing katawan ng tower, mga bahagi ng bakal na anggulo at mga bolt ng koneksyon kung may kaagnasan, pagpapapangit, mga bitak at maluwag mga fastener. Suriin ang mga anti-corrosion coatings at hot-dip galvanized surface; magsagawa ng napapanahong touch-up painting kung saan galvanization nababalat. I-verify ang mga earthing device, tinitiyak na buo ang grounding conductor at kwalipikadong grounding paglaban.

Subaybayan ang mga pundasyon ng tower para sa settlement, mga bitak, pagguho ng tubig at kawalang-tatag ng slope. Suriin ang mga string ng insulator, mga fitting at jumper na koneksyon para sa pinsala, polusyon at abnormal na pag-init. Alisin ang mga lumulutang na bagay, mga damo at mga labi ng konstruksyon sa paligid ng mga site ng tower.

Itala ang lahat ng mga depekto at ipatupad ang classified rectification. Ang priyoridad na paghawak ay kinakailangan para sa matitinding panganib tulad ng structural distortion at sirang mga kabit. Pagkatapos ng matinding panahon kabilang ang malakas na hangin, pagkulog at pagkidlat, ang mga espesyal na inspeksyon sa patrol ay dapat na maisaayos kaagad.

Mga Pagkakaiba at Kahalagahan: 220kV Double Circuit Lattice Tower vs 500kV Lattice Steel Tower

Mga Pangunahing Pagkakaiba

1.Boltahe at Clearance: Ang 220kV double circuit tower ay nagdadala ng dalawang 220kV circuit sa isang istraktura na may mas maliit na phase-to-phase at ground clearance. Gumagana ang 500kV tower sa sobrang mataas na boltahe at nangangailangan ng mas malalaking electrical clearance upang maiwasan ang pagkasira ng hangin.
2.Istraktura at Sukat ng Tore: Ang 220kV double circuit tower ay medyo compact. Karamihan sa mga 500kV na tower ay mas mataas, mas mabigat, na may mas malalaking cross arm at mas matibay na pundasyon upang mapaglabanan ang mas malalaking karga ng hangin at tensyon ng konduktor.
3.Layout ng Circuit: Ang uri ng 220kV ay karaniwang nag-aayos ng dalawang circuit sa iisang tore upang i-save ang mga corridors. Ang karaniwang 500kV lattice tower ay halos solong circuit dahil sa mahigpit na mga limitasyon ng electromagnetic; Ang mga double-circuit na 500kV na tower ay hindi gaanong ginagamit.
4.Kapasidad ng Transmisyon: Ang isang 500kV na linya ay naghahatid ng mas malaking kapasidad ng paghahatid ng kuryente para sa malayuang bulk power transport. Ang 220kV double circuit lines ay pangunahing nagsasagawa ng regional power distribution at local load supply.

Kahalagahan

Ang 220kV double circuit tower ay nag-o-optimize ng paggamit ng lupa para sa mga suburban at urban power network, na nagpapahusay sa pagiging maaasahan ng power supply sa loob ng mga rehiyonal na grids. Ang mga 500kV lattice tower ay bumubuo sa backbone ng pangunahing grid, na nagpapagana ng malayuang enerhiya paghahatid sa pagitan ng mga base ng kuryente at mga sentro ng pagkarga. Binabalanse ng wastong pagpili ng tore ang gastos sa pagtatayo, mga mapagkukunan ng lupa, sukat ng paghahatid at seguridad ng grid.

Anbang Mga Kalamangan ng 220kV Double Circuit Lattice Steel Tower

(humigit-kumulang 200 salita, pormal na teknikal na bersyon ng pag-export) Ang 220kV Double Circuit Lattice Steel Tower ng Anbang ay naghahatid ng maaasahan, cost-effective na overhead transmission solution para sa global power grids. Pag-ampon ng mataas na lakas na Q355/Q420 anggulong bakal at mahigpit na hot-dip galvanization na sumusunod sa ISO 1461, ang tore ay nakakamit ng mahusay na anti-corrosion na pagganap at isang 50-taong disenyo ng buhay ng serbisyo, na angkop para sa baybayin, bulubundukin at inland complex na lupain.

Sinusuportahan ng mga independiyenteng koponan ng engineering, ang Anbang ay nagbibigay ng customized na disenyo ng istruktura na sumusunod sa mga pamantayan ng IEC at GB upang matugunan ang iba't ibang bilis ng hangin, ice coating at mga kinakailangan sa pagtawid. Ginagarantiyahan ng na-optimize na layout ng sala-sala ang matatag na mekanikal pamamahagi ng load habang kinokontrol ang pangkalahatang pagkonsumo ng bakal, pinuputol ang pamumuhunan sa proyekto.

Ang lahat ng mga bahagi ay pinoproseso ng CNC na may tumpak na pagtutugma ng butas para sa madaling pagpupulong sa lugar. Kumpletuhin ang inspeksyon bago ang paghahatid Tinitiyak ang katumpakan ng dimensional at kalidad ng bolt fastening. Nag-aalok ang Anbang ng buong one-stop na serbisyo kabilang ang pagguhit pag-optimize, katha, packaging at teknikal na patnubay. Ang aming mga tower ay epektibong nakakatipid sa lapad ng transmission corridor para sa urban at renewable power projects, na nanalo ng pare-parehong pagkilala mula sa EPC contractors at power operators sa buong mundo.

Mga FAQ — 220kV Double Circuit Lattice Steel Tower

Angkop para sa catalog, quotation document at client communicatio

Q1: Ano ang 220kV double circuit lattice steel tower?

A: Ito ay isang overhead transmission tower na nagdadala ng dalawang independiyenteng 220kV power circuit sa isang lattice steel istraktura. Nakakatulong itong i-save ang koridor ng lupa kumpara sa dalawang magkahiwalay na linya ng single-circuit tower.

Q2: Aling mga pamantayan ang sinusunod ng iyong mga tower?

A: Sinusunod namin ang mga pambansang pamantayan ng GB, mga detalye ng IEC. Maaari naming ayusin ang disenyo ayon sa mga kinakailangan ng kliyente para sa karga ng hangin, kapal ng yelo at kapaligiran sa rehiyon.

Q3: Anong steel material at anti-corrosion treatment ang iyong pinagtibay?

A: Pangunahing materyal Q355B / Q420B anggulo na bakal. Ang lahat ng mga bahagi ay gumagamit ng hot-dip galvanization (ISO 1461) upang matiyak na mahaba anti-corrosion habang-buhay.

Q4: Ano ang buhay ng serbisyo ng disenyo?

A: Ang buhay ng serbisyo ng karaniwang disenyo ay umabot sa 50 taon sa ilalim ng normal na kondisyon ng pagpapanatili.

Q5: Sa anong mga senaryo ng terrain ang mga tower na ito ay angkop para sa?

A: Angkop para sa mga suburb, lugar sa kabundukan, tawiran ng ilog, tawiran sa highway/railway, wind farm at solar power mga papalabas na linya na may limitadong lapad ng koridor.

Q6: Maaari ka bang magbigay ng customized na disenyo ng tower?

A: Oo. Maaaring i-optimize ng aming engineering team ang modelo ng tower, taas, cross-arm na layout batay sa data ng survey ng ruta, hangin bilis, kondisyon ng yelo at mga pangangailangan sa pagtawid.

Q7: Ano ang iyong proseso ng inspeksyon sa produksyon?

A: CNC cutting, drilling, assembling trial fitting bago galvanizing. Inspeksyon ng sukat, kapal ng galvanizing isasagawa ang pagsubok at inspeksyon sa pagkarga bago ipadala.

Q8: Ano ang mga pangunahing panganib na nangangailangan ng pansin para sa pagpapatakbo ng double circuit tower?

A: Kapag nasira ang tore, maaaring maputol ang parehong mga circuit. Regular na pagpapanatili sa higpit ng bolt, kinakailangan ang anti-corrosion coating, foundation settlement at grounding resistance.
