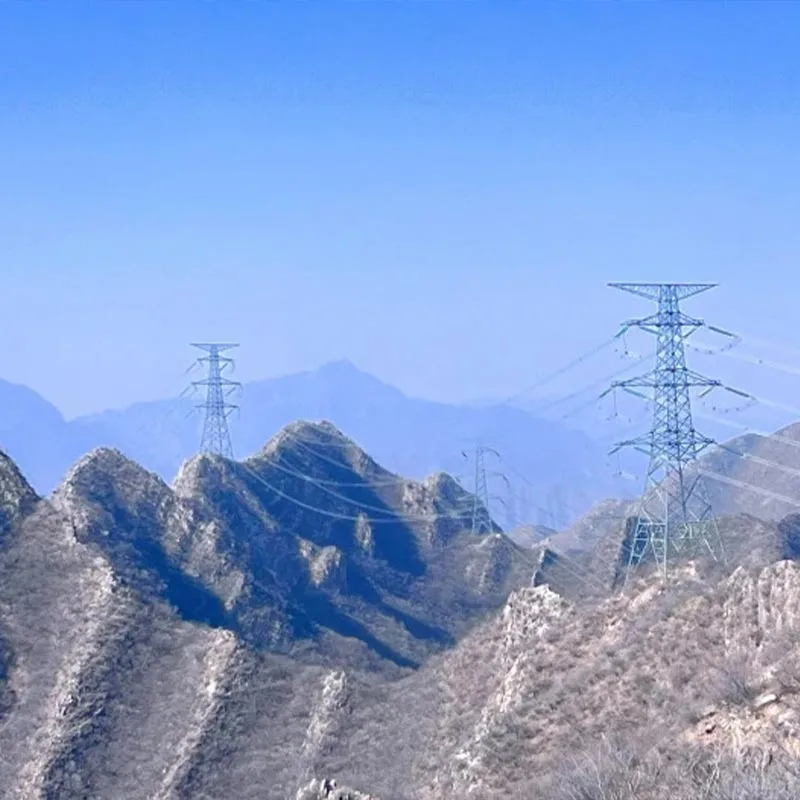

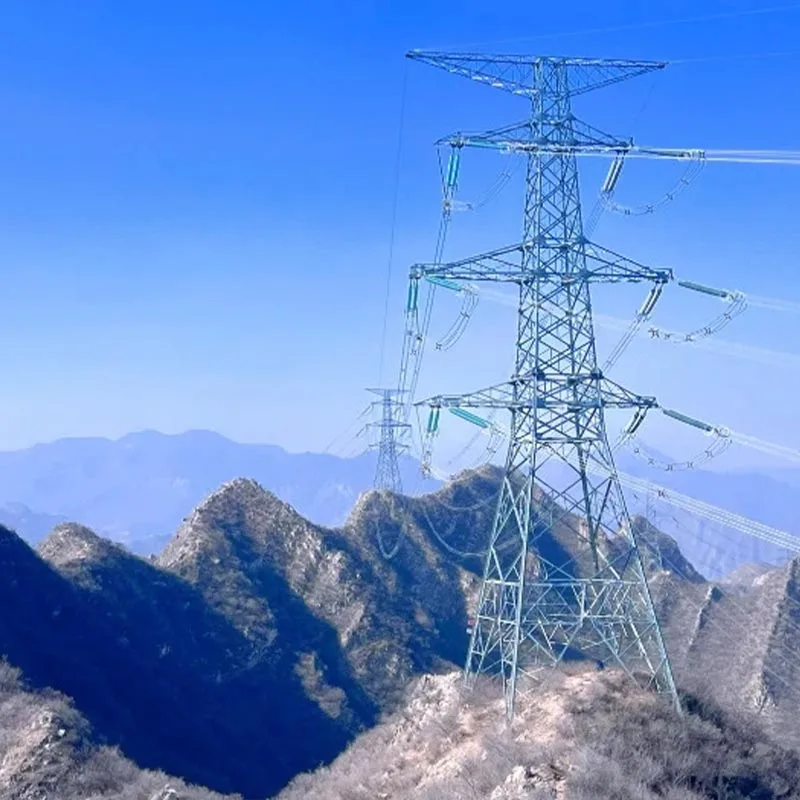

Galvanized Steel Pipe Lattice Tower

Ang Qingdao Anbang New Energy ay isang maaasahang tagagawa, ang aming Galvanized Steel Pipe Lattice Towers ay gawa sa mataas na kalidad na high-strength steel pipe sa pamamagitan ng precision welding at hot-dip galvanizing na proseso, na bumubuo ng magaan, mataas na lakas na mga istruktura ng suporta.

Pinagsasama-sama disenyo ng sala-sala na may galvanization corrosion resistance, malawakang ginagamit ang mga ito sa kapangyarihan, bagong enerhiya, at komunikasyon mga patlang.

Bilang mga produktong direktang ibinibigay ng isang lokal na pabrika ng China, ang mga galvanized steel lattice tower ay nagtatampok ng istruktura katatagan, paglaban sa hangin at lindol, tibay ng kaagnasan, at kahusayan sa espasyo.

Maaari silang maging custom-designed ayon sa iba't ibang mga sitwasyon, nakakatugon sa mga kinakailangan para sa 110kV-1000kV high-voltage transmission at iba't ibang panlabas na mga aplikasyon ng suporta, ganap na sumusunod sa mga pambansang pamantayan ng industriya at pagkamit ng parehong kalidad at pagiging epektibo sa gastos.

Bakit Pumili ng Anbang Galvanized Steel Tube Lattice Towers?

Nakokontrol na Kalidad sa Buong

Ang aming sariling malaking standardized production base sa Qingdao, China, independiyenteng nagsasaliksik, gumagawa, at nagsusuri sa buong proseso ng Galvanized Steel Pipe Lattice Towers.

Mula sa raw material procurement, steel pipe cutting, welding assembly hanggang sa hot-dip galvanizing paggamot, lahat ay isinasagawa sa ilalim ng sistema ng kalidad ng ISO9001, tinatanggihan ang outsourcing.

Ang bawat galvanized steel tube ang lattice tower ay sumasailalim sa maraming mahigpit na inspeksyon sa kalidad upang matiyak ang tumpak na mga sukat at karaniwang pagganap.

Pagbuo ng Solid Safety Foundation

Ang pangunahing Ang mga materyales ay Q345B/Q355B na mababa ang haluang metal na mataas ang lakas na bakal na mga tubo. Ang welding ay gumagamit ng submerged arc welding, gas-shielded welding, at iba pang mga katangi-tanging pamamaraan, na may buo at matatag na welds.

Ang proseso ng hot-dip galvanizing ay mahigpit na sumusunod GB/T 13912 na mga pamantayan, na may kapal ng zinc layer na ≥85μm, na nagbibigay sa galvanized steel tube lattice tower na sobrang lakas paglaban sa kaagnasan.

Ang panlabas na kaagnasan ay lumampas sa 30 taon, na angkop para sa iba't ibang malupit na kapaligiran.

Angkop para sa Multi-Scenario na Pangangailangan

Ang galvanized steel tube lattice Ang tower ay gumagamit ng spatial truss lattice structure. Kung ikukumpara sa mga tradisyonal na tore, ito ay mas magaan, may mas maliit na hangin paglaban, makatiis sa bilis ng hangin na 30-45m/s, may seismic intensity resistance na 8 degrees, at sumasakop 1/3 lamang ang bakas ng paa ng mga ordinaryong tore.

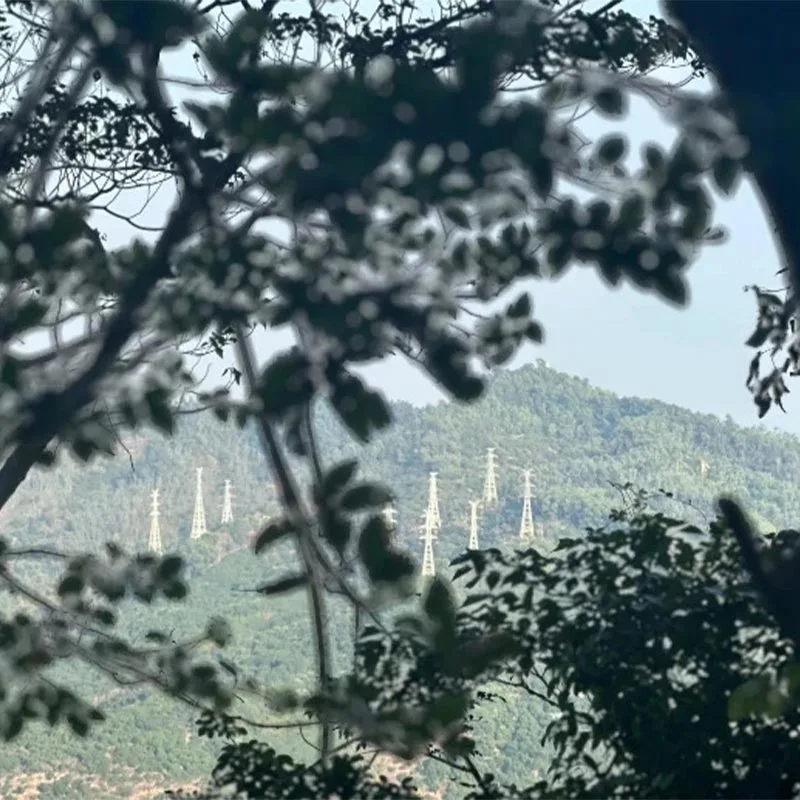

Pinagsasama nito ang magaan na may mataas na katatagan, na may kakayahang umangkop sa bulubundukin, baybayin, urban, at iba pang mga kalupaan.

Customized na Serbisyo

Sa suporta ng propesyonal na disenyo ng pabrika team, ang mga galvanized steel tube lattice tower ay maaaring ipasadya ayon sa antas ng boltahe, taas, terrain, at load mga kinakailangan, na sumasaklaw sa iba't ibang uri tulad ng tuwid, sulok, terminal, at long-span, na eksaktong tumutugma sa mga personal na pangangailangan ng bawat proyekto.

Mataas na Cost-Effectiveness at Full Chain Service

Direkta ng pabrika tinatanggal ng modelo ng supply ang mga intermediate na link, na lubos na binabawasan ang gastos sa pagkuha ng galvanized steel tube lattice mga tore.

Kasabay nito, nagbibigay kami ng mga one-stop na serbisyo mula sa disenyo, produksyon, transportasyon, pag-install hanggang after-sales, pagpapaikli ng mga ikot ng proyekto, pagbabawas ng mga gastos sa pagpapatakbo at pagpapanatili ng customer, at pagsubaybay sa propesyonal na mga koponan sa kabuuan, nilulutas ang buong proseso ng pagkuha at pagtatayo.

Aming Serbisyo

Mga Serbisyo bago ang disenyo

Ang aming propesyonal na koponan ng disenyo ay lubusang nauunawaan ang mga kinakailangan ng proyekto at pinagsasama ang mga parameter ng lupain, lagay ng panahon, at boltahe upang magbigay ng mga customized na solusyon sa disenyo para sa galvanized steel pipe mga lattice tower, mga ulat sa pagkalkula ng mekanikal, at mga plano sa disenyo ng pundasyon.

Tinitiyak namin ang tumpak na pagkakatugma sa pagitan ng ang produkto at ang proyekto, i-optimize ang disenyo ng istruktura ayon sa nauugnay na mga pamantayan, at ginagarantiyahan ang kaligtasan at pagiging epektibo sa gastos.

Mga Serbisyo sa Paggawa

Standardized factory production na may ganap na visual control, mahigpit pagkontrol sa kalidad ng hilaw na materyal at mga proseso ng produksyon.

Ang bawat proseso ay propesyonal na siniyasat upang matiyak ang ang mga sukat ay tumpak, ang mga welding joint ay kwalipikado, at ang galvanizing ang layer ay nakakatugon sa mga pamantayan.

Ang mga kumpletong ulat ng inspeksyon ng kalidad at mga sertipiko ng pagsunod ay inilabas.

Serbisyong Logistics at Transportasyon

Nationwide point-to-point na paghahatid. Ayon sa laki at bigat ng mga bahagi ng galvanized steel pipe lattice tower, naka-segment na packaging at propesyonal na transportasyon ginagamit ang mga sasakyan, na may ganap na mga hakbang sa proteksyon upang maiwasan ang pinsala, tinitiyak na ang mga produkto ay naihatid nang buo construction site, lalo na angkop para sa bulubundukin, malayo, o mahirap-transport na mga lugar.

Mga Serbisyo sa Paggabay sa Pag-install

Ang mga bihasang teknikal na inhinyero ay ipinapadala para sa on-site na gabay ng lifting, assembly, at fastening construction.

Detalyadong pag-install Ang mga manual ay ibinibigay upang i-standardize ang mga proseso ng konstruksiyon, lutasin ang iba't ibang mga problema sa pag-install, at matiyak kaligtasan at kahusayan ng konstruksiyon.

Ang pag-install ay maaari ding tumanggap ng mga espesyal na kinakailangan sa pag-aangat tulad ng dalawahan mga crane.

After-sales Maintenance Services

Nagbibigay kami ng 5-taong warranty at panghabambuhay na serbisyo sa pagpapanatili.

Regular na mag-follow up sa katayuan sa pagpapatakbo ng galvanized steel pipe lattice tower, agad na tukuyin ang mga panganib sa kaligtasan, mabilis na tumugon sa mga pangangailangan sa pagkumpuni, at magbigay ng mga serbisyo sa pagpapanatili tulad ng galvanizing restoration at bolt tightening upang mapalawak ang produkto habang-buhay at tiyakin ang pangmatagalang matatag na operasyon ng proyekto.

Mga Rekomendasyon sa Pagpili

(1) Mga Rekomendasyon sa Pagpili Batay sa Antas ng Boltahe

110kV Transmission/Distribution Network Scenario: Light-duty straight-type galvanized steel tube inirerekomenda ang mga sala-sala na tore, na may mga taas na mas mainam na mula 21m hanggang 42m, gamit ang triangular/quadrangular mga istruktura ng sala-sala. Ang pangunahing materyal ay Q345B, na may kapal ng zinc coating na ≥85μm. Angkop para sa urban mga network ng pamamahagi, mga parkeng pang-industriya, at mga bagong linya ng pagsasama-sama ng enerhiya, ang mga tore na ito ay nag-aalok ng mga pakinabang ng magaan na disenyo, maliit na bakas ng paa, at maginhawang konstruksyon, mabisang pagkontrol sa pagkuha at gastos sa pagtatayo.

220kV Regional Backbone Network Scenario: Karaniwang straight/tension-type na galvanized steel tube inirerekomenda ang mga sala-sala na tore, na may taas na mula 30m hanggang 63m. Ang disenyo ng sala-sala node ay na-optimize sa mapabuti ang structural stiffness. Ang pangunahing materyal ay Q355B, na angkop para sa mga urban ring network, ilog/krus na daan mga proyekto, at bulubunduking mga linya ng transmisyon, pagbabalanse ng kapasidad na nagdadala ng pagkarga at ekonomiya. Para sa sulok ng linya kinakailangan, maaaring gamitin ang mga corner-type na galvanized steel tube lattice tower.

500kV at Higit sa Ultra/Extra High Voltage Scenario: Uri ng tension na may malaking load, inirerekomenda ang double-circuit/multi-circuit galvanized steel tube lattice tower, na may taas na mula 54m hanggang 100m. Ang pangunahing materyal ay Q420 high-strength steel tubes, na may zinc coating thickness na tumaas sa ≥90μm, at na-optimize ang disenyo ng structural stress. Angkop para sa cross-province/cross-region transmission, wide-span projects, at bagong mga channel ng paghahatid ng base ng enerhiya, na tinitiyak na ang mga galvanized steel tube lattice tower ay makatiis ng mataas na kapasidad, high-tension load at gumagana nang matatag at mapagkakatiwalaan.

(2) Inirerekomendang Pagpili Batay sa Pag-andar ng Scenario

Maginoo Straight Transmission Lines: Para sa mga linyang tuwid na may mga anggulo na mas mababa sa 5°, ito Inirerekomenda na gumamit ng karaniwang tuwid na galvanized steel tube lattice tower. Ang mga tore na ito ay may simpleng istraktura, magaan ang timbang, at mababang halaga, ay maaaring gawing mass-produce, makabuluhang paikliin ang mga ikot ng proyekto, at angkop para sa flat mga lugar tulad ng kapatagan at banayad na burol.

Direksyon ng Linya/Mga Sitwasyon ng Segment: Para sa mga anggulo sa pagitan ng 5°-90°, angled galvanized steel tube lattice inirerekomenda ang mga tore. Para sa mga line segment at broken-line protection section, tension-type galvanized steel tube dapat gamitin ang mga sala-sala na tore. Ang parehong mga uri ay gumagamit ng pinatibay na mga istruktura ng sala-sala upang mapahusay ang pag-igting sa gilid at deformation resistance, tinitiyak ang line safety redundancy. Sa linyang entry sa isang istasyon/substation, terminal-type Inirerekomenda ang mga galvanized steel tube lattice tower. Ang disenyo ng istraktura ay na-optimize para sa single-side load mga katangian upang mapabuti ang katatagan.

Mga Espesyal na Sitwasyon ng Malaking Span: Para sa pagtawid sa mga ilog, highway, riles, lambak, at iba pa mga sitwasyon, inirerekomenda ang mga high-span galvanized steel tube lattice tower. Ang mga ito ay gawa sa ultra-high-strength bakal, na may naka-optimize na taper at lattice density para bawasan ang wind load at wind-induced vibration, pagpapabuti ng span kakayahan. Ang zinc layer ay pinalapot din upang umangkop sa mga kumplikadong panlabas na kapaligiran.

Bagong Enerhiya sa Pagsuporta sa mga Sitwasyon: Para sa wind at photovoltaic base collection lines, magaan ang timbang ang mga naka-segment na galvanized steel tube lattice tower ay inirerekomenda para sa madaling transportasyon at pagtayo sa bulubundukin o mga lugar sa disyerto. Para sa mga wind turbine support tower, customized na prestressed steel-concrete galvanized steel tube lattice towers ay inirerekomenda upang mapahusay ang load-tindig kapasidad at wind-sapilitan vibration resistance, nakakatugon sa mga kinakailangan ng malalaking-megawatt wind turbine.

Mga Sitwasyon sa Komunikasyon/Seguridad: Para sa mga base station ng komunikasyon, pagsubaybay sa hangganan, sunog sa kagubatan pag-iwas, at iba pang mga sitwasyon, ang maliit, multifunctional na galvanized steel tube lattice tower ay inirerekomenda na may taas na 15m-30m, nakalaan na mga interface ng pag-install ng kagamitan, at pinagsamang proteksyon at pagsubaybay sa kidlat mga function. Ang compact na istraktura ay angkop para sa urban, remote, at iba't ibang mga sitwasyon.

(3) Inirerekomendang Pagpili Batay sa Terrain at Kapaligiran

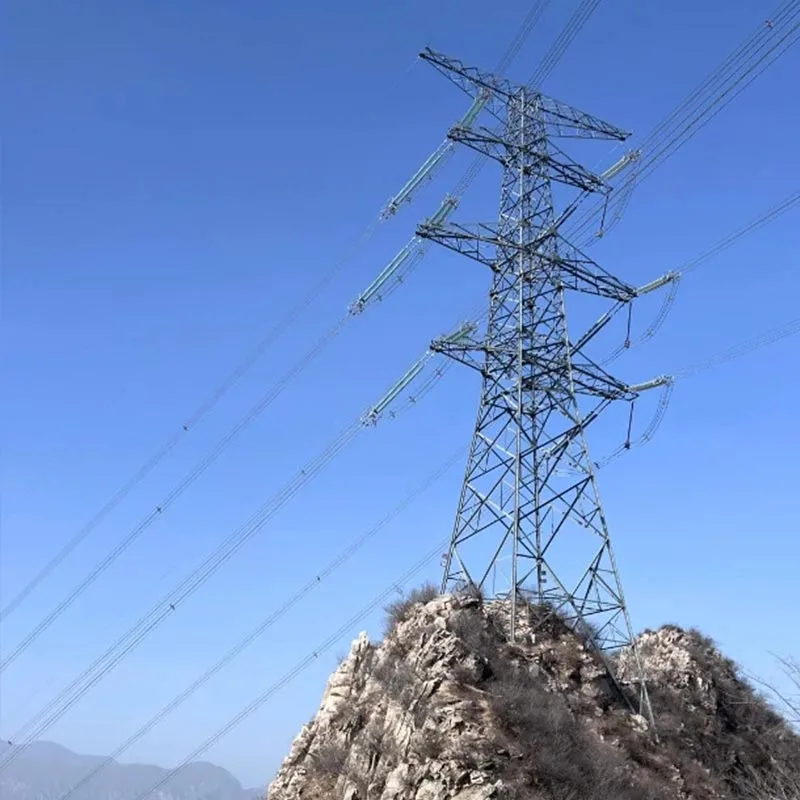

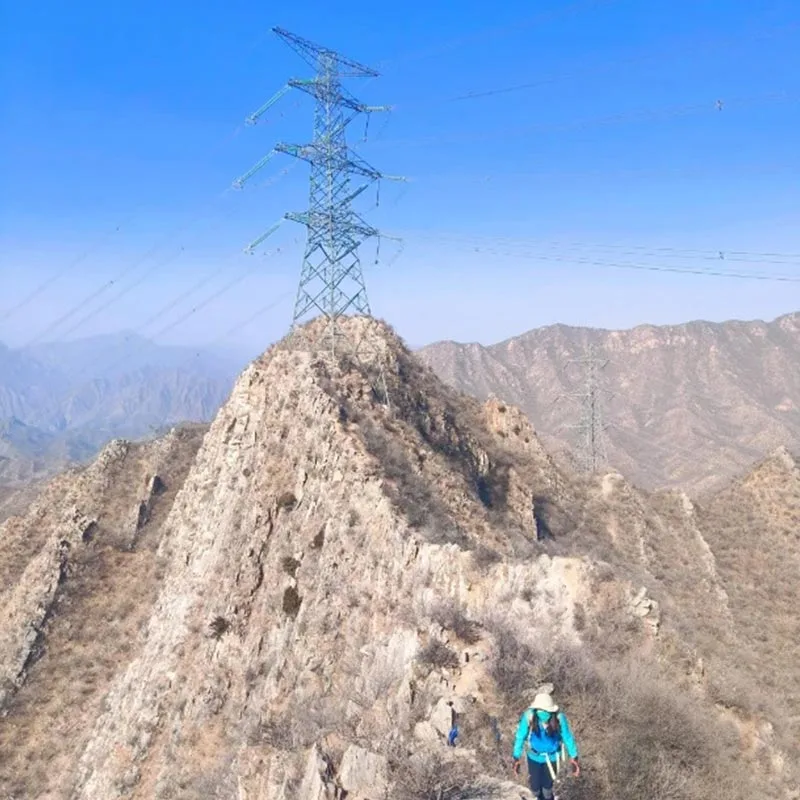

Bundok/Bundok na Lupain: Para sa matarik na lupain na may mahirap na transportasyon at pagtayo, naka-segment Inirerekomenda ang mga galvanized steel tube lattice tower. Ang laki at timbang ng bahagi ay na-optimize, at mabilis ang flange ang mga koneksyon ay ginagamit para sa madaling transportasyon at on-site na pagpupulong. Ang disenyo ng pundasyon ay pinalakas upang umangkop sa matarik lupain at bawasan ang gawaing lupa.

Mga Lugar sa Baybayin/Asin: Para sa high-corrosion, high-humidity na kapaligiran, galvanized steel tube lattice ang mga tower na may makapal na zinc layer (≥100μm) ay inirerekomenda, na may dalawahang proteksyon mula sa anti-corrosion coatings. Ang Ang istraktura ng sala-sala ay na-optimize upang mabawasan ang resistensya ng hangin, mapabuti ang kaagnasan ng asin at paglaban ng bagyo (disenyo bilis ng hangin ≥40 m/s), at pahabain ang buhay ng produkto.

Malakas na Yelo/Malakas na Hangin: Sa mabibigat na lugar ng yelo na may kapal ng yelo >10mm, reinforced galvanized Inirerekomenda ang mga steel tube lattice tower, pinatataas ang cross-section ng mga pangunahing materyales at ang density ng diagonal braces para mapahusay ang overload resistance sa ilalim ng icing. Sa mga lugar na may disenyong bilis ng hangin >35 m/s, gaya ng Ang malakas na hangin at mga rehiyon ng bagyo, mga istruktura ng sala-sala at taper ay na-optimize upang mabawasan ang karga ng hangin at mapahusay ang hangin katatagan.

Mga Sitwasyon sa Urban/Park: Para sa mga lugar na may limitadong lupa at mataas na mga kinakailangan sa landscape, makitid na base Inirerekomenda ang mga galvanized steel tube lattice tower. Ang mga cross-section ay na-optimize, foundation footprint ≤2.5㎡, ang hitsura ay simple, at ang galvanization layer ay pare-pareho at aesthetically nakalulugod. Angkop para sa urban mga network ng singsing na may mataas na boltahe at mga linya ng transmisyon ng industrial park, nakakatugon sa masinsinang paggamit ng lupa at tanawin kinakailangan.
