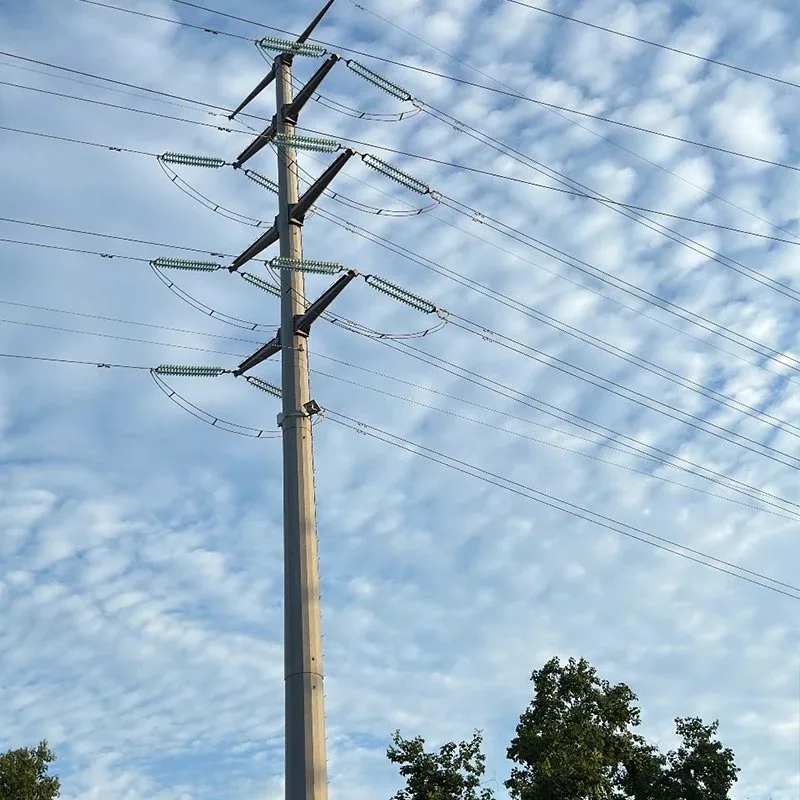

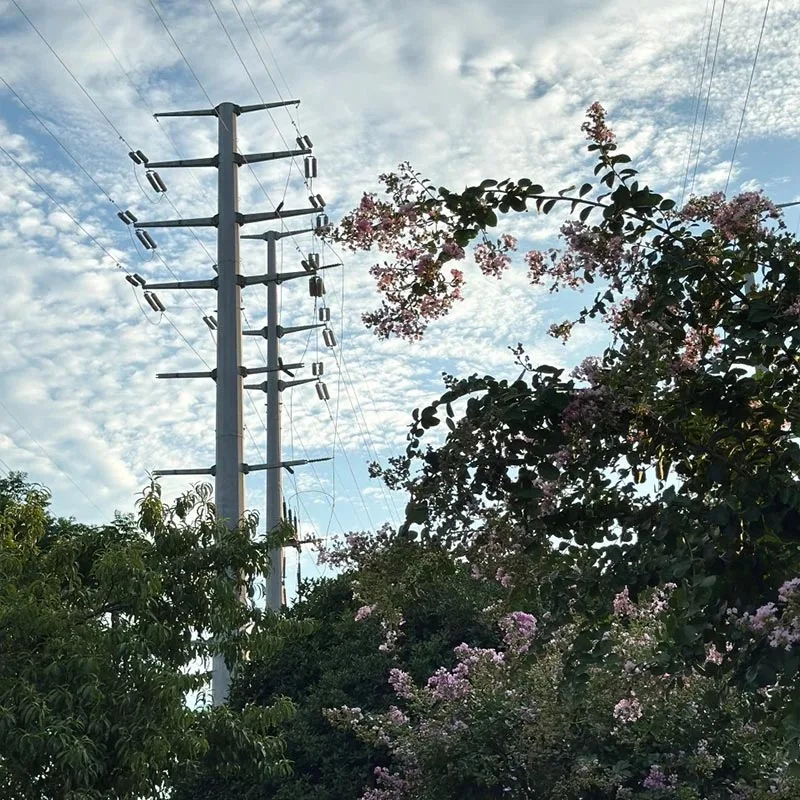

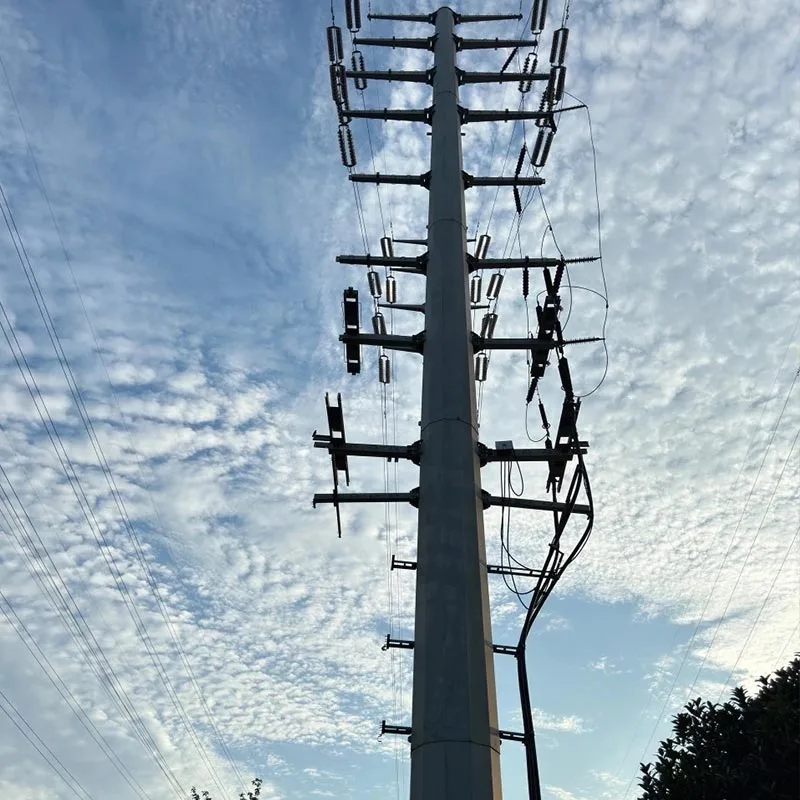

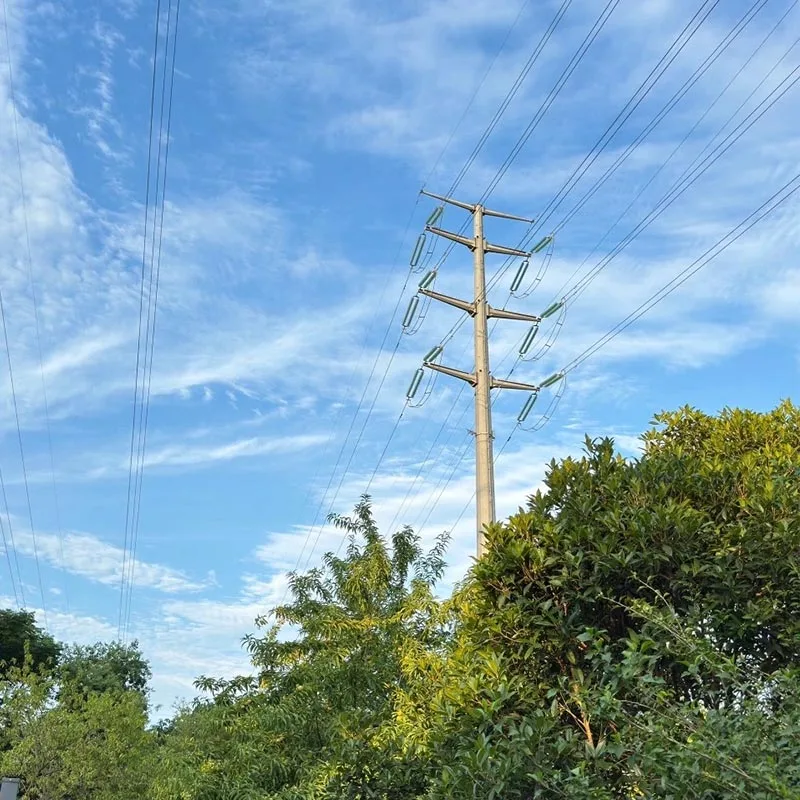

Galvanized Steel Pipe Transmission Tower

Gumagamit ang Qingdao Anbang New Energy's Galvanized Steel Pipe Transmission Towers ng Q355B/Q420 high-strength steel pipe bilang base materyal, naproseso sa pamamagitan ng pangkalahatang proseso ng hot-dip galvanizing, at dinisenyo gamit ang conical/multi-sided tubular mga istruktura.

Nag-aalok sila ng mga pakinabang tulad ng mahusay na paglaban sa kaagnasan, katatagan ng istruktura, mahusay na pag-install, at compact na paggamit ng lupa. Ang mga produkto ay malawakang ginagamit sa urban power grids, mountain transmission, coastal, at industrial mga lugar ng polusyon, na may kakayahang pangmatagalang matatag na serbisyo sa matinding kapaligiran, at mga pangunahing kagamitan sa pagsuporta para sa mga modernong proyekto sa paghahatid.

Mga Bentahe ng Produkto

Mataas na Durability

Ang mga galvanized steel pipe transmission tower ay gumagamit ng pangkalahatang hot-dip galvanizing, na may isang sink layer kapal ≥85μm, na bumubuo ng parehong pisikal na paghihiwalay at electrochemical proteksyon.

Panlabas ang buhay ng serbisyo ay lumampas sa 30 taon, na angkop para sa malupit na kapaligiran tulad ng mga lugar sa baybayin, mataas na salt fog, at industriyal. polusyon.

Matatag na istraktura

Ang mga tubular na seksyon ay may pare-parehong pamamahagi ng stress at mataas na baluktot paninigas. Ang koepisyent ng paglaban ng hangin ay 20%-40% na mas mababa kaysa sa mga anggulong steel tower.

Makatiis ng level 11 na malakas hangin, magnitude 8 na lindol, at mabibigat na pagkarga ng yelo, na may mahusay na katatagan sa ilalim ng matinding mga kondisyon.

Mahusay na konstruksyon

Factory-prefabricated segmented structure na may flange bolt ang mga koneksyon ay nagbibigay-daan sa mabilis na pagpupulong sa lugar na walang malakihang kagamitan sa pag-aangat.

Ang oras ng pagtatayo ay nababawasan ng 50%, makabuluhang nagpapababa ng mga gastos sa proyekto.

Malawak na kakayahang umangkop

Ang mga galvanized steel pipe transmission tower ay may isang compact na istraktura, nagse-save humigit-kumulang 50% ng lupain kumpara sa tradisyonal na anggulong steel tower.

Angkop para sa makitid na urban plots, bundok, baybayin mga lugar, at iba pang kumplikadong mga lupain, na nako-customize sa taas mula 5 hanggang 150 metro.

Maaasahang kalidad

Ginawa mula sa mataas na lakas na bakal, ang produksyon ay nakakatugon sa mga pambansang pamantayan tulad nito bilang GB 50545 at DL/T 5154, na may kumpletong kontrol sa kalidad kasama ang weld inspection at zinc layer testing. ganap kwalipikado, matatag na pagganap.

Paano Pumili ng Modelo

Piliin ayon sa Antas ng Boltahe

10kV–35kV: Gumamit ng single-circuit galvanized steel transmission tower, taas 15–30m, kapal ng pader 6–10mm, angkop para sa mga linya ng urban at parke na may mababang boltahe.

110kV–220kV: Gumamit ng double-circuit / multi-circuit galvanized steel transmission tower, taas na 30–60m, kapal ng pader 10–16mm, nakakatugon sa mga pangangailangan ng medium-at high-voltage transmission.

500kV at mas mataas: Gumamit ng espesyal na ultra-high voltage galvanized steel transmission tower, taas na 60–150m, kapal ng pader 16–20mm, angkop para sa long-span, ultra-long distance transmission.

Pagpili ayon sa mga kondisyon sa kapaligiran

Mga Lugar sa Baybayin / Mataas na Kaagnasan: Pumili ng high-corrosion-resistant galvanized steel transmission tower na may zinc coating ≥100μm upang mapahusay ang paglaban sa spray ng asin.

Malakas na Hangin / Mga Lugar ng Seismic: Pumili ng mga reinforced na istruktura, i-optimize ang cross-section at kapal ng pader upang mapabuti ang hangin at paglaban sa lindol.

Bulubundukin / Masalimuot na Lupain: Pumili ng magaan, makitid na base na galvanized steel transmission tower upang ma-accommodate mga kondisyon ng transportasyon at pag-install.

Pagpili ayon sa mga layunin ng pagganap

Mga Tuwid na Tore: Ginagamit para sa mga tuwid na seksyon ng linya, na nagdadala ng vertical at horizontal wind load.

Tension / Angle Towers: Ginagamit para sa mga pagbabago sa direksyon ng linya at conversion ng tensyon, na nagdadala ng hindi balanseng tensyon.

Terminal / Crossing Towers: Ginagamit para sa pagsisimula/pagtatapos ng linya at para sa pagtawid sa mga ilog o kalsada, na nangangailangan ng mas mataas kapasidad na nagdadala ng pagkarga.

Aming Serbisyo

Customized na Disenyo: Ang aming propesyonal na koponan ay nagbibigay ng mga personalized na disenyo para sa galvanized steel pipe transmission tower batay sa mga antas ng boltahe, terrain, at kondisyon ng panahon, na nakakatugon sa mga pangangailangan ng iba't ibang proyekto.

Full-Process Intelligent Manufacturing: Gamit ang aming sariling modernong pabrika na nilagyan ng CNC cutting, awtomatikong hinang, at hot-dip galvanizing production lines, nakakamit namin ang full-process na kontrol sa kalidad mula sa mga hilaw na materyales hanggang sa tapos na mga produkto, na may buwanang kapasidad ng produksyon na higit sa 5,000 tonelada.

One-Stop na Paghahatid: Nag-aalok kami ng mga pinagsama-samang serbisyo kabilang ang produksyon, transportasyon, gabay sa pag-install sa lugar, at teknikal na pagsasanay, tinitiyak ang mahusay na pagpapatupad ng proyekto.

Garantiyang After-Sales: Nagbibigay kami ng 15-taong warranty, 24-oras na teknikal na tugon, at regular na inspeksyon at pagpapanatili upang matugunan ang mga isyu ng produkto sa buong ikot ng buhay nito.

Mga Pag-iingat para sa Paggamit

Bago i-install, suriin na ang nameplate ng galvanized steel transmission tower ay tumutugma sa drawing mga parameter, at siyasatin na ang katawan ng tower, mga flanges, at mga bolts ay walang deformation o pinsala, na tinitiyak ang lahat kumpleto ang mga accessories.

Gumamit ng naylon ropes para sa pag-angat upang maiwasan ang pagkamot sa galvanized coating; ang vertical deviation sa panahon ng pag-install dapat na ≤1/1000, at ang mga flange bolts ay dapat higpitan ayon sa metalikang kuwintas upang matiyak ang isang maaasahang koneksyon.

Ang tower foundation ay dapat gumamit ng C30 concrete independent footing na may naka-embed na anchor bolts, at grounding ang paglaban ay dapat na ≤10Ω. Regular na subukan ang pagiging epektibo ng grounding system.

Ang welding o pagputol sa ibabaw ng galvanized steel transmission tower ay mahigpit na ipinagbabawal. Kung pagbabago ay kinakailangan, dapat itong muling ilapat sa hot-dip galvanizing para sa proteksyon ng kaagnasan.

Regular na suriin ang integridad ng zinc coating, bolt tightness, at structural deformation; sa mga lugar sa baybayin/mataas na kaagnasan, siyasatin tuwing anim na buwan at agad na ayusin ang anumang nasirang zinc coating.

Ang mga hindi propesyonal na tauhan ay mahigpit na ipinagbabawal na umakyat sa galvanized steel transmission tower. Babala ang mga palatandaan tulad ng "Mataas na Boltahe na Panganib, Ilayo" ay dapat ilagay sa paligid ng tore, na nagpapanatili ng isang ligtas na distansya.
