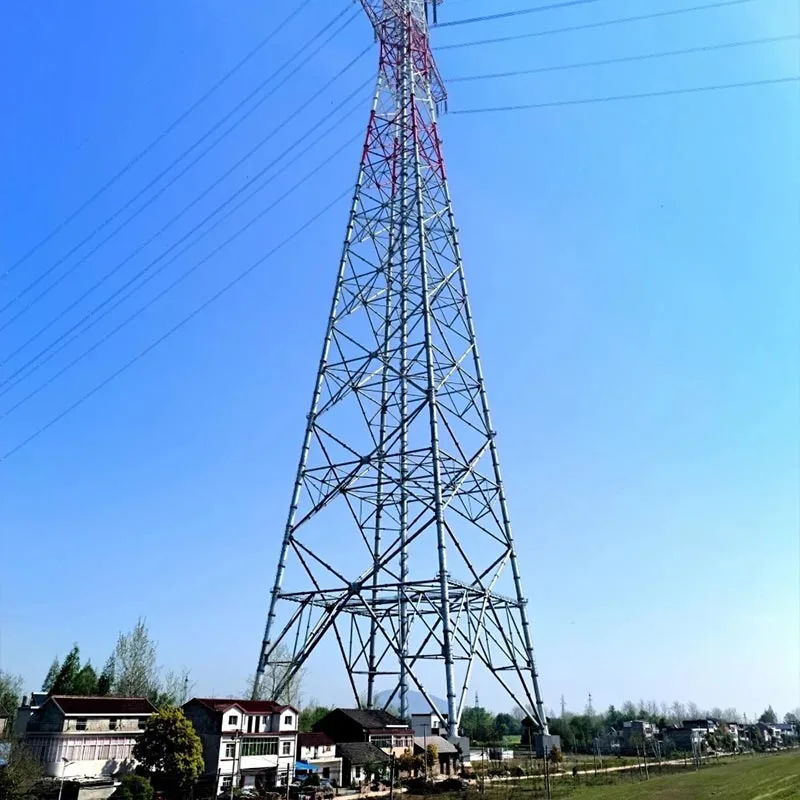

Power Transmission Tension Tower

Ang Qingdao Anbang New Energy Power Transmission Tension Tower ay isang pangunahing kagamitan sa suporta na angkop para sa 110kV-1000kV high-voltage at ultra-high-voltage transmission lines, na kilala rin bilang tension tower o angle tower. Piliin kami bilang iyong tagagawa at supplier, maaari kaming mag-alok ng mga one-stop na solusyon sa buong mundo.

Ang aming tore ay sumusunod sa GB/T 2694-2018 manufacturing standard at gumagamit ng high-strength angle steel lattice structure, partikular na idinisenyo para sa pagliko ng linya, sectionalization, at mga terminal point. Maaari itong mahusay na makayanan ang pag-igting ng konduktor, makatiis ng matinding kundisyon, at makamit ang matatag na pag-angkla at ligtas na paghahatid ng linya ng kuryente.

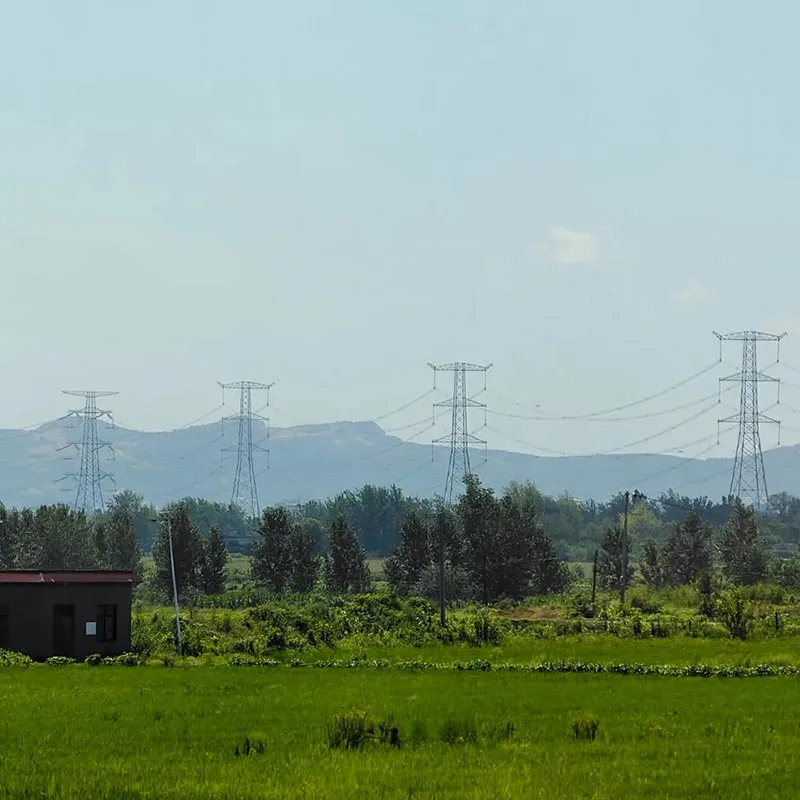

Ang Power Transmission Tension Towers ay malawakang ginagamit sa long-distance cross-region transmission, bagong energy gathering at paghahatid, at backbone power grid construction projects. May mga pakinabang tulad ng mataas na katatagan, pangmatagalang kaagnasan paglaban, at maginhawang pag-install, sila ay naging pangunahing kagamitan upang matiyak ang ligtas at pang-ekonomiyang operasyon ng power grid, na nagbibigay-diin sa lakas ng intelihente na pagmamanupaktura ng China.

Mga Pangunahing Kalamangan

Mataas na lakas ng paglaban sa pagkarga

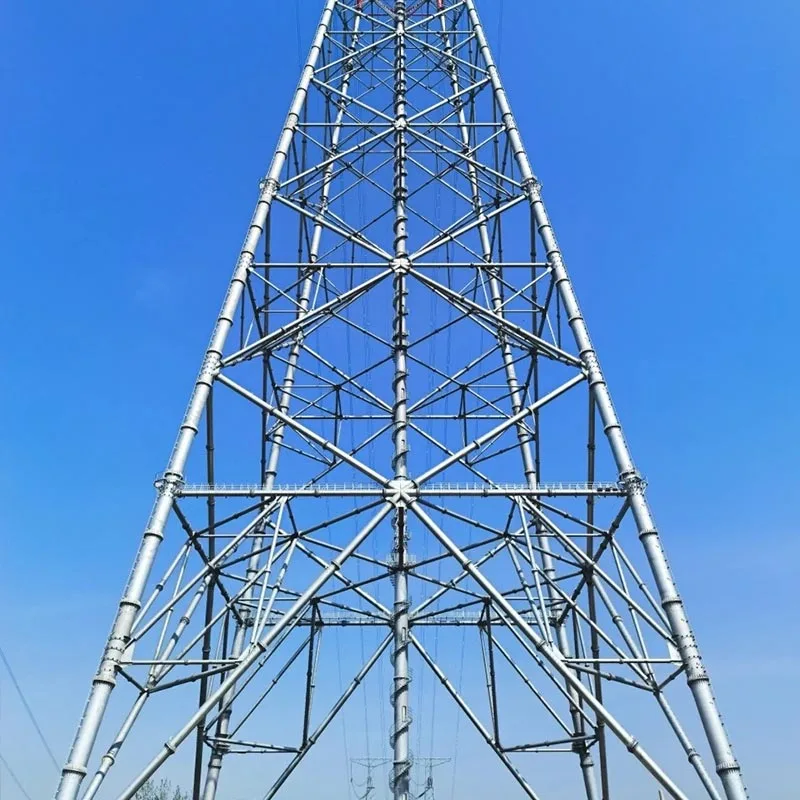

Ang mga pangunahing materyales ng transmission tension tower ay Q355B at Q420B high-strength angle steel, na may lattice truss structural design na nagsisigurong pare-pareho at makatwiran pamamahagi ng stress.

Mabisa nitong madala ang axial tension ng conductors, wind load, ice load, at seismic effect, at kayang tumanggap ng mga kinakailangan sa anggulo ng linya mula 2° hanggang 30°.

Ang katatagan ng istruktura ay higit na lumampas sa mga pamantayan ng industriya, pag-aalis ng panganib ng progresibong pagbagsak ng mga linya at pagtiyak sa kaligtasan ng mga linya ng paghahatid.

Pangmatagalang maintenance-free

Ang transmission tension tower ay gumagamit ng dual anti-corrosion sistema ng hot-dip galvanization at epoxy powder coating, na mahigpit na sumusunod sa pamantayang kinakailangan ng GB/T 13912.

Ang Ang buhay ng anti-corrosion na serbisyo ay ≥30 taon, na ginagawang angkop para sa malupit na panlabas na kapaligiran tulad ng mga lugar sa baybayin, saline-alkali na lupa, at mataas na malamig na bulubunduking mga rehiyon, na makabuluhang binabawasan ang buong operasyon ng lifecycle at mga gastos sa pagpapanatili ng mga transmission tension tower at pagliit ng mga pamumuhunan sa pag-aayos sa ibang pagkakataon.

Standardized prefabrication at maginhawang pag-install

Ang Power Transmission Tension Tower ay ganap na factory-standardized prefabricated, na may kontrol sa katumpakan ng bahagi sa loob ng ±0.5mm, mahigpit na ginawa ayon sa GB/T 2694-2018 teknikal na kondisyon.

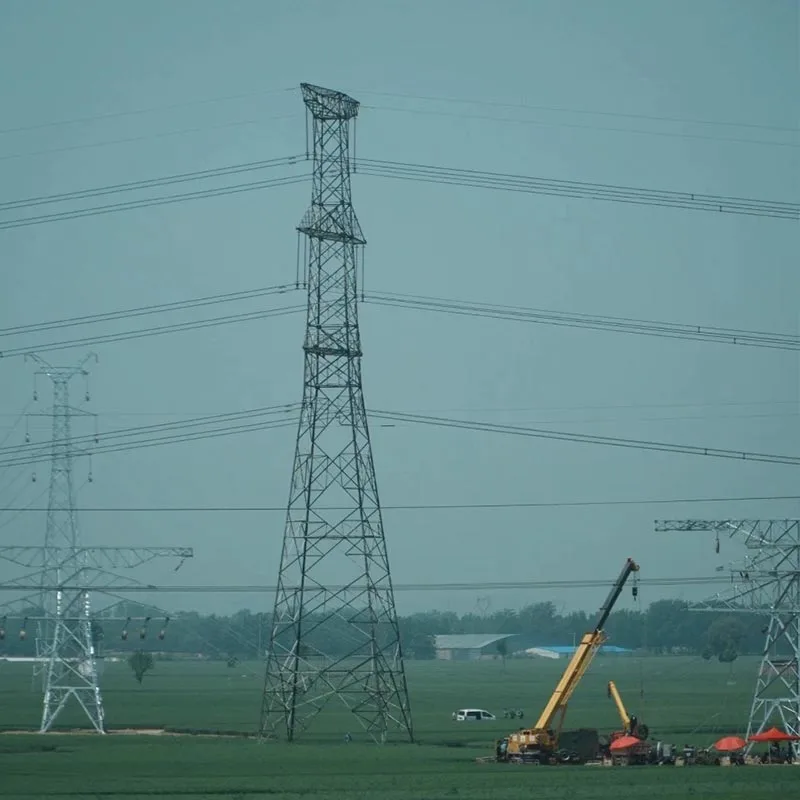

Ang on-site na pagpupulong ay gumagamit ng mga koneksyon sa bolt nang hindi nangangailangan ng kumplikadong konstruksyon kagamitan, pagpapagana ng mabilis na pagpupulong, makabuluhang pinaikli ang mga ikot ng konstruksiyon, pagpapabuti ng kahusayan ng proyekto, at umaangkop sa iba't ibang mga kinakailangan sa pag-install ng lupain.

Nako-customize na adaptasyon

Ang istraktura, mga sukat, at mga detalye ng paghahatid tension tower ay maaaring ipasadya ayon sa mga antas ng boltahe ng linya, mga anggulo ng pagliko, mga kondisyon ng lupain, at pagkarga kinakailangan.

Sinasaklaw nito ang maraming configuration kabilang ang uri ng tasa, uri ng ulo ng kuwago, at uri ng "tuyo", na nababagay sa AC/DC mga sistema ng paghahatid ng iba't ibang uri, nakakatugon sa mga kinakailangan sa pagdadala ng tensyon para sa mga linya mula 110kV hanggang 1000kV, at angkop para sa mga kumplikadong kapaligiran tulad ng mga disyerto, bundok, at mga lugar sa baybayin.

Mataas na antas ng proteksyon

Ang transmission tension tower ay may seismic resistance rating na 7-8, nakakatugon sa mga pamantayan ng GB 50260, na may mga antas ng proteksyon na IP23–IP54.

Nagpapakita ito ng mahusay na paglaban sa hangin, paglaban sa yelo, at proteksyon sa kidlat, na makatiis sa malakas na karga ng hangin na 0.35KN/m²–0.75KN/m² at 8mm na mga kondisyon ng yelo, na tinitiyak matatag na operasyon sa ilalim ng matinding lagay ng panahon at pagpapanatili ng walang patid na pagganap ng linya ng transmission.

Prinsipyo ng Pag-andar ng Produkto

Bilang "rigid anchoring node" ng isang transmission line, ang pangunahing function ng isang Power Transmission Tension Tower ay pag-igting ng konduktor, balansehin ang mga puwersa sa linya, at tiyakin ang matatag na operasyon ng linya ng paghahatid. Ang Ang prinsipyo ng pag-andar nito ay pangunahing makikita sa tatlong aspeto:

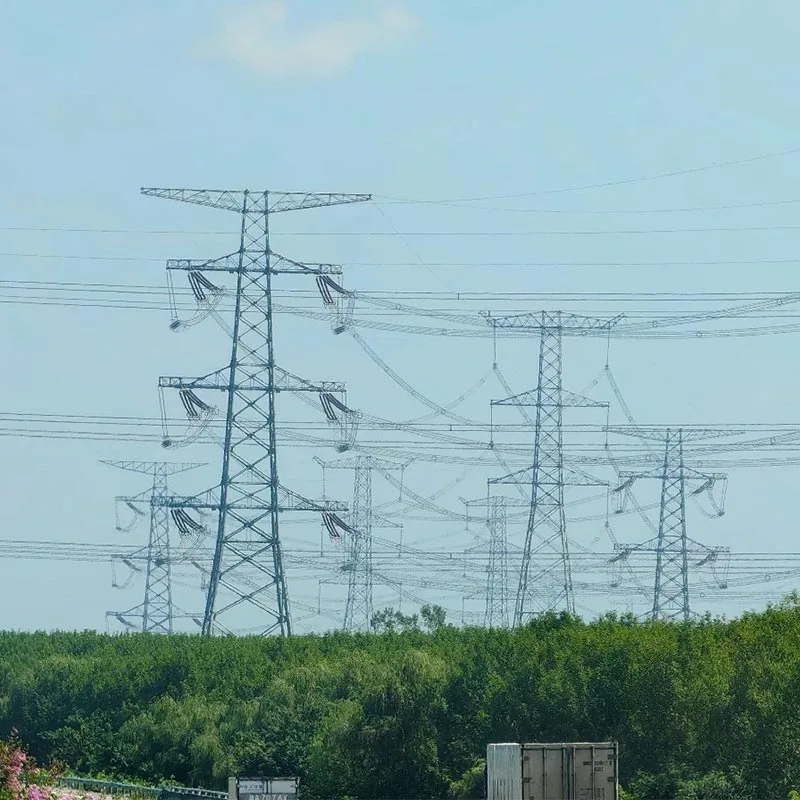

Una, tension bearing at angkla.Inaayos ng transmission tension tower ang mga conductor sa pamamagitan ng tower head cross arm at strain insulator strings, pagtanggap at pagbabalanse ng axial tension sa magkabilang panig ng conductor sa mga pagliko ng linya, pagse-segment, o mga posisyon ng terminal, na pumipigil sa pag-unat o detatsment ng konduktor, pag-iwas sa linya displacement, at pagbibigay ng mahigpit na suporta para sa linya.

Pangalawa, force balance at transmission.Ang lattice angle steel structure ng transmission tension tower ay dinisenyo sa pamamagitan ng propesyonal na mekanikal na simulation upang pantay na magpadala ng iba't ibang pwersa tulad ng pag-igting ng konduktor, pag-load ng hangin, at pagkarga ng yelo sa pundasyon ng tore, pinipigilan ang lokal na konsentrasyon ng stress, pag-iwas sa pagpapapangit ng tore o pinsala, at tinitiyak ang pangmatagalang katatagan ng istruktura ng tore.

Pangatlo, pag-optimize ng layout ng linya.Sa pamamagitan ng makatwirang disenyo ng anggulo at pagsasaayos ng istruktura, ang paghahatid pinapagana ng tension tower ang pagliko ng linya at kontrol ng segment, binabalanse ang asymmetry ng parameter ng linya, binabawasan ang karagdagang linya pagkawala at electromagnetic interference, at tinitiyak ang isang ligtas na distansya sa pagitan ng mga conductor at sa lupa o mga gusali, nakakatugon sa mga kinakailangan ng mga pamantayan ng DL/T5352-2018 at tinitiyak ang kaligtasan ng transmission at kalidad ng kuryente.

Aming Serbisyo

Naka-customize na Disenyo ng Solusyon

Umaasa sa isang propesyonal na R&D team at karanasan sa engineering, kasama ng mga kliyente transmission line parameters, terrain conditions, at load requirements, nagbibigay kami ng eksklusibong structural design, tension pagkalkula, angle scheme optimization, at pangkalahatang teknikal na serbisyo sa pagkonsulta para sa transmission tension tower, tinitiyak na ang mga tore ay eksaktong tumutugma sa mga pangangailangan ng engineering.

One-Stop Manufacturing

Ang Qingdao Anbang ay may modernong sariling pag-aari na pabrika, na nakakamit ng ganap na kontrol sa transmission mga tension tower mula sa pagkuha ng hilaw na materyal, pagputol, hinang, paggamot sa proteksyon ng kaagnasan hanggang sa tapos na produkto inspeksyon.

Ang bawat pamamaraan ay mahigpit na sumusunod sa pamantayan ng GB/T 2694-2018 at sumasailalim sa hindi mapanirang pagsubok sa siguraduhin na ang kalidad ng tower ay nakakatugon sa mga pamantayan.

On-Site na Teknikal na Suporta

Nag-aalok kami ng on-site na gabay sa pag-install, pagpapaliwanag sa pamamaraan, teknikal na pag-commissioning, at iba pang mga serbisyo para sa mga transmission tension tower, na nagpapadala ng mga propesyonal na technician upang tumulong sa pagresolba iba't ibang mga isyu sa panahon ng konstruksiyon, tinitiyak na ang mga tower ay naka-install ayon sa mga pamantayan at mahusay na inilalagay operasyon.

Garantiyang Buong Ikot Pagkatapos ng Pagbebenta

Ang Power Transmission Tension Towers ay may ≥30 taong warranty. Naitatag namin ang isang komprehensibong after-sales follow-up na mekanismo, regular na sinusuri ang katayuan ng pagpapatakbo ng mga produkto, pagbibigay panghabambuhay na teknikal na suporta at mga serbisyong pang-emerhensiyang pagkukumpuni, pagtugon kaagad sa mga pangangailangan ng kliyente, at pagtiyak pangmatagalang matatag na operasyon ng mga tore, na binabawasan ang mga panganib sa operasyon at pagpapanatili ng mga kliyente.

Mga Detalye ng Produkto
