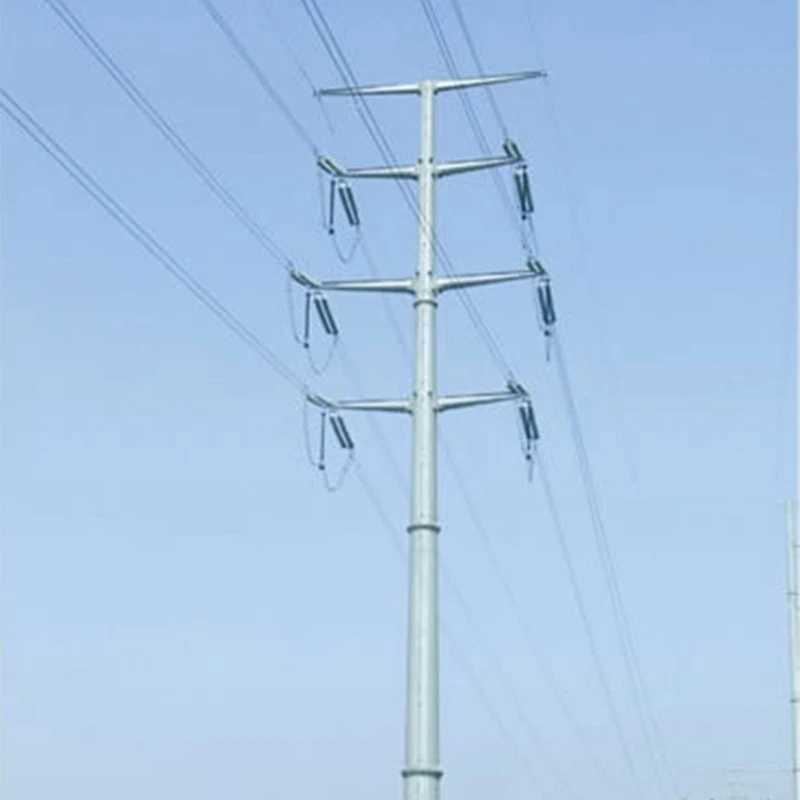

Tubular Steel Tension Tower

Ang lahat ng mga produkto ay sumusunod sa EN 1090 at EN 10025 European standards, na na-validate ng authoritative third-party na mga ulat sa pagsubok mula sa SGS at TÜV. Ang mahigpit na inspeksyon ng hilaw na materyal at mga pagsusuri sa kalidad ng tapos na produkto ay ipinapatupad sa kabuuan produksyon upang magarantiya ang pangmatagalang anti-corrosion na pagganap at mekanikal na lakas. Nagtataglay kami ng mayamang pandaigdigang proyekto karanasan, pagkakaroon ng supply ng tubular steel tension tower para sa maramihang 220kV-500kV overhead transmission projects sa buong Europa, Gitnang Asya at iba pang mga rehiyon. Na-optimize para sa paglipat ng linya ng sulok-section, wire tension bearing at pag-install sa field, ang tower na ito ay nagtatampok ng maginhawang pagpupulong at mababang gastos sa pagpapanatili. Batay sa custom na pagguhit ang pagproseso at buong-set na mga dokumento ng sertipikasyon ay maaaring ibigay upang tumugma sa tender ng mga kliyente at pagtatayo ng site demand.

Mga Sitwasyon ng Application ng Tubular Steel Tension Tower

Ang mga tubular steel tension tower ay malawakang naka-deploy para sa 220kV-500kV na mataas na boltahe na overhead transmission lines, perpekto para sa mga seksyon ng sulok ng linya, mga terminal point, mga tawiran sa lambak-ilog, bulubunduking lupain at mga zone ng pag-spray ng asin sa baybayin, bilang pati na rin ang mga proyekto sa paglikas ng kuryente para sa mga base ng hangin at solar renewable-energy.

Sinusuportahan ng malakas na in-house na kapasidad sa pagmamanupaktura, kinukumpleto ng aming pabrika ang mga full-range na daloy ng trabaho sa produksyon: raw-material inspection, CNC cutting, robotic welding, pre-assembly, hot-dip galvanizing at finished-product pagsubok, pagsuporta sa customized na fabrication ng bawat client drawing at mga parameter ng site-load.

Ang mahigpit na pagtitiyak sa kalidad ay sumasaklaw sa bawat yugto ng produksyon. Ang mga kritikal na welds ay gumagamit ng hindi mapanirang pagsubok. Sumusunod ang mga produkto na may mga pamantayang EN 1090, EN 10025, na sinamahan ng awtoritatibong SGS at TÜV na mga ulat sa pagsubok ng third-party na sumasaklaw sa lakas ng makina at pagganap ng anti-corrosion.

Napatunayan sa maramihang mga proyekto sa paghahatid sa ibang bansa, ang mga gawang tore na ito ay nagbibigay-daan sa mabilis na pagtayo ng field at mababa pagpapanatili, perpektong tumutugma sa kumplikadong-lupain na EPC tender at mga kinakailangan sa konstruksiyon

Makapangyarihang Data ng Pagsubok at Mga Ulat

Ang aming tubular steel tension tower ay sumasailalim sa komprehensibong third-party na pag-verify ng SGS at TÜV, na may buong available ang mga ulat sa pisikal na pagsubok para sa pagsusumite ng tender ng proyekto. Sinasaklaw ng mga item sa pagsubok ang hilaw na materyal na mekanikal na pagganap, ultrasonic non-destructive welding inspection, hot-dip galvanizing anti-corrosion performance, dimension tolerance at simulate structural load test.

Pangunahing makapangyarihang data ng pagsubok

1. Bakal na substrate:lakas ng ani ≥355 MPa, lakas ng makunat 470-630 MPa, epekto sa mababang temperatura enerhiya ≥34J sa -20 ℃.

2. Hot-dip galvanizing:average na kapal ng zinc-coating ≥86 μm; salt-spray test ay nagpapatunay na zero red-rust pagbuo ng higit sa 1000-oras na cycle, na tinitiyak ang pangmatagalang panlabas na kakayahan sa anti-corrosion.

3. Weld joint:100% ultrasonic NDT inspeksyon, walang crack o incomplete-fusion defect na nakita.

4. Structural load:Ang buong-scale na sample na pagsubok ay nagpapatunay ng matatag na pagganap sa ilalim ng disenyo ng bilis ng hangin hanggang 45 m/s at mabigat na ice-coating load.

Karaniwang Mga Alituntunin sa Pagpapapanatili ng Tubular Steel Tension Tower

Sinasaklaw ng patnubay na ito ang regular na inspeksyon at pagpapanatili para sa mga tubular steel tension tower na ginagamit sa 220kV-500kV overhead transmission lines, para ma-secure ang pangmatagalang ligtas na operasyon.

Visual at istrukturang inspeksyon

Magsagawa ng full-site na visual na inspeksyon tuwing 6-12 buwan. Suriin ang pagpapapangit ng katawan ng tower, pagluwag ng bolt o nawawala mga bahagi, katayuan ng koneksyon ng tube joint, at pag-aayos ng pundasyon. Higpitan ang mga maluwag na bolts sa halaga ng torque na tinukoy sa aming mga dokumento sa pagsubok ng pabrika. Palitan kaagad ang mga nasirang bahagi.

Pagsusuri ng anti-corrosion

Suriin ang hot-dip galvanized surface. Sumangguni sa SGS verified test standard: qualified zinc coating kapal ≥86 μm. Panoorin ang pagbabalat ng zinc layer, mga rust spot lalo na sa welding seams at coastal salt-spray zones. Touch-up ang anti-corrosion na pintura ay dapat ilapat sa sandaling mangyari ang pulang kalawang.

Pagsusuri ng weld at auxiliary parts

Suriin ang mga key weld joints; sumangguni sa mga pamantayan sa pagsubok ng TÜV ultrasonic NDT upang makita ang mga bitak sa ibabaw. Suriin ang mga insulator, mga kabit at mga kagamitang pang-mundo. Tiyaking nananatili ang resistensya ng earthing sa loob ng kinakailangan sa disenyo.

Pagpapanatili ng post-extreme-weather

Pagkatapos ng malakas na hangin, mabigat na yelo o lindol, magsagawa ng espesyal na kagyat na inspeksyon. Suriin ang pagpapalihis at koneksyon ng tower integridad. Ang lahat ng mga tala sa pagpapanatili ay dapat isampa para sa traceability. Nag-aalok ang aming technical team ng after-sales support para sa pagtatasa ng complex-site at pagpapalit ng bahagi.

Mga Sertipikasyon ng Anbang Tubular Steel Tension Tower

Ang tubular steel tension tower ng Qingdao Anbang New Energy ay mayroong kumpletong mga sertipikasyon sa antas ng system at antas ng produkto upang suportahan ang mga global high-voltage transmission projects, lalo na ang EU at Central-Asia EPC tenders.

Ang aming pabrika ay sertipikado sa ISO 9001 Quality Management System, ISO 14001 Environmental Management System at ISO 45001 Occupational Health & Safety System, na ginagarantiyahan ang standardized full-cycle na kontrol sa pagmamanupaktura mula sa papasok na hilaw na materyal sa paghahatid ng tapos na produkto.

Para sa European market access, ang mga produkto ay sumusunod sa EN 1090-1 (EXC3) at EN 10025-2, na may CE marking na ibinigay sa ilalim ng EU CPR regulasyon, kasama ang napatunayang mga dokumento ng Factory Production Control (FPC) na sinuri ng TÜV notified bodyTÜV SÜD. Ang mga authoritative third-party na ulat sa pagsubok ay ibinibigay ng SGS at TÜV, na sumasaklaw sa steel mechanical property, ultrasonic NDT para sa mga welds, hot-dip galvanizing thickness at salt-spray na anti-corrosion na pagganap.

Bukod sa mga internasyonal na kredensyal, si Anbang ay nagmamay-ari ng pambansang lisensya sa pagmamanupaktura para sa 220kV-500kV transmission steel tower at high-tech na kwalipikasyon ng enterprise. Ang lahat ng mga sertipiko, mga ulat ng pagsubok sa materyal ng MTR, mga talaan ng inspeksyon ay masusubaybayan at maihahatid kasama ng mga kalakal para sa pagsusuri at pagtanggap ng proyekto.

Mga Bentahe ng Anbang Tubular Steel Tension Tower

Ang tubular steel tension tower ng Anbang ay naghahatid ng mga komprehensibong lakas sa structural performance, manufacturing kapasidad, kontrol sa kalidad, suporta sa sertipikasyon at kakayahang umangkop sa proyekto para sa 220kV-500kV na high-voltage transmission mga proyekto.

Sa structural performance, ang round tubular steel na disenyo ay nagdudulot ng mas mataas na strength-to-weight ratio. Ito ay epektibong lumalaban malakas na hangin, ice coating at seismic force, na angkop para sa mga sulok, terminal point, tawiran ng ilog at baybayin mga rehiyon ng salt-spray. Ang hot-dip galvanizing treatment ay ginagarantiyahan ang pangmatagalang anti-corrosion na pagganap sa inaasahan buhay ng serbisyo hanggang 30-50 taon. Sinusuportahan ng aming full-in-house na linya ng produksyon, nagpapatupad kami ng mga kumpletong pamamaraan kabilang ang inspeksyon ng hilaw na materyal, pagputol ng CNC, robotic welding at tapos na produkto pre-assembly. Mahigpit na kalidad ang kontrol ay tumatakbo sa bawat pamamaraan ng pagtatrabaho. Sumusunod ang mga produkto sa mga pamantayan ng EN 1090-1 EXC3 at EN 10025-2, na sinusuportahan sa pamamagitan ng pagmamarka ng CE, kasama ang mga ulat ng pagsubok ng third-party na SGS at TÜV na sumasaklaw sa mekanikal na ari-arian, ultrasonic NDT welding inspection at salt-spray anti-corrosion test.

Sinusuportahan namin ang pasadyang katha batay sa mga guhit ng kliyente. Sa mayamang karanasan sa proyektong EPC sa ibang bansa, kumpleto ang supply namin mga dokumento ng sertipikasyon, mga ulat ng MTR at teknikal na suporta pagkatapos ng benta, pinapasimple ang pagtayo at pagbaba ng site mga gastos sa pagpapanatili sa susunod na yugto.
